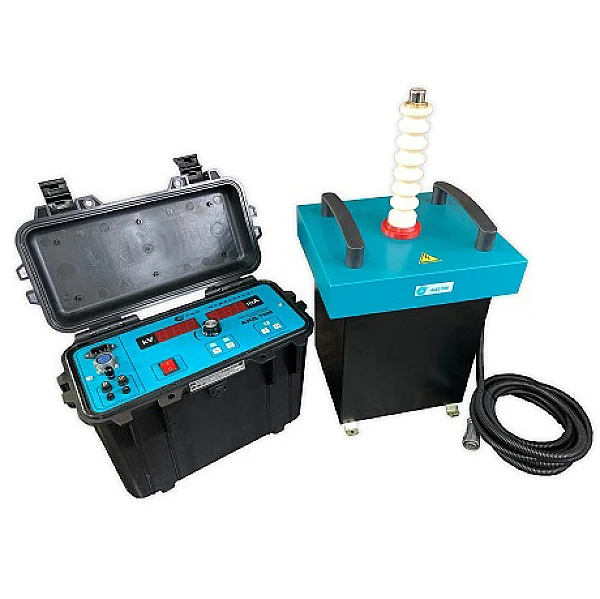

Аппарат испытания диэлектриков АИД-70М
Аппарат испытания диэлектриков АИД-70М предназначен для проверки электрической прочности изоляции силовых высоковольтных кабелей, электроизоляционных материалов, а также устройств работающих в составе электрических установок высокого напряжения. Проверка осуществляется посредством подачи на испытуемый объект высокого напряжения сунусоидальной формы частотой 50 Гц с контролем тока потребляемого нагрузкой начиная от десятков микроампер.АИД-70М может использоваться в качестве источника высокого постоянного и переменного напряжения с максимальным выходным переменным током до 50 мА и постоянным током до 10 мА. Оптимален для мобильного использования.
АИД-70М оснащен современной автоматической системой снятия остаточного емкостного заряда, имеет световой и звуковой индикаторы наличия остаточного напряжения. Аппарат позволяет подключать световую индикацию включения высокого напряжения.
Интенсивность электромагнитного поля, создаваемого аппаратом на рабочем месте оператора, не превышает допустимого уровня согласно СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях». АИД-70М соответствует требованиям ГОСТ 1516.2-97 (Общие методы испытаний электрической прочности изоляции) и внесен в Государственный реестр средств измерений России и других стран СНГ. Аппарат успешно прошел сертифицию на соответствие ГОСТ по электробезопасности и электромагнитной совместимости: имеет Сертификат соответствия, Декларацию о соответствии Техническому регламенту Таможенного Союза.
Особенности аппарата испытания диэлектриков АИД-70М
- Обеспечивает высокую точность измерения и поддержания испытательного напряжения на заданном уровне. Относительная погрешность измерения напряжения аппарата АИД 70 М соответствует требованиям ГОСТ 1516.2-97 предъявляемым к средствам измерения, разрешенным для испытания электрической прочности изоляции. Эта погрешность позволяет поддерживать испытательное напряжение с значительно большей точностью, чем используемая в аппаратах конкурентов приведенная погрешность. Так, для испытательного напряжения 10 кВ при относительной погрешности 3%, диапазон реальных значений для переменного и постоянного напряжения равен 9,7-10,3 кВ, а при приведенной погрешности, например, 2,5%, диапазон реальных значений для переменного напряжения равен 8,7 – 11,3 кВ, для постоянного напряжения 8,2 – 11,8 кВ. Таким образом, аппарат АИД-70 обеспечивает большую точность измерения и поддержания напряжения на заданном уровне во всем диапазоне выходных напряжений, чем продукция других производителей даже с меньшей по абсолютному значению приведенной погрешностью.
- АИД-70М измеряет напряжение непосредственно на нагрузке, что по сравнению с другими аппаратами, осуществляющими измерение, особенно на постоянном напряжении, через дополнительно подключаемую диодную вставку, позволяет иметь реальное представление о напряжении на нагрузке и контролировать его с заявленной точностью. Кроме того, значительно повышается безопасность работы обслуживающего персонала, особенно при снятии остаточного емкостного заряда при отключении высокого напряжения.
- АИД-70М выполнен в герметичном корпусе, обеспечивающем защиту пульта управления от открытого попадания пыли и влаги, что особенно важно при эксплуатации аппарата в полевых условиях и что не обеспечивают аппараты других производителей, имеющие отверстия, либо жалюзи для вентиляции.
- АИД-70М оснащен совеременной системой снятия остаточного емкостного заряда, не требующей наличия устаревшей ненадежной конструкции внешнего замыкателя.
- Аппарат испытания диэлектриков АИД 70 М безвреден для персонала - интенсивность электромагнитного поля, создаваемого аппаратом на рабочем месте оператора, не превышает допустимого уровня согласно СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях".
| Параметр | Значение |
| Диапазон регулирования постоянного напряжения | 2 - 70 кВ с шагом 0,3 кВ |
| Диапазон регулирования переменного напряжения | 2 - 50 кВ с шагом 0,2 кВ |
| Допускаемая относительная погрешность измерения постоянного напряжения в диапазоне от 10 до 70 кВ | не превышает ± 3 % |
| Допускаемая относительная погрешность измерения переменного напряжения в диапазоне от 10 до 50 кВ | не превышает ± 3 %. |
| Минимальное выходное напряжение аппарата (определяется конструктивными особенностями автотрансформатора, установленного в пульте управления) | (1 ± 1) кВ |
| Амплитуда пульсации испытательного напряжения постоянного тока | не более 3 % |
| Коэффициент несинусоидальности испытательного напряжения переменного тока | не более 5 % |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 2 до 60 кВ | 10 мА |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 60 до 70 кВ | 5 мА |
| Измерение силы постоянного тока на основном диапазоне измерения 1-10 мА | с шагом 0,1 мА |
| Измерение силы постоянного тока на дополнительном диапазоне измерения 0,1-1 мА | с шагом 0,01 мА |
| Максимальная выходная мощность аппарата | 0,6 кВ·А |
| Максимальное время работы аппарата в режиме постоянного тока | 10 мин |
| Минимальное время выключенного состояния аппарата | 5 мин |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 2 до 40 кВ | 50 мА |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 40 до 50 кВ | 20 мА |
| Измерение силы переменного тока на основном диапазоне измерения 5 - 50 мА | с шагом 0,1 мА |
| Измерение силы переменного тока на дополнительном диапазоне измерения 0,5 - 5 мА | с шагом 0,01 мА |
| Максимальное время работы аппарата в режиме переменного тока при мощности, подаваемой в нагрузку | от 1,8 до 2,0 кВт - 1 мин |
| от 1,5 до 1,8 кВт - 5 мин | |
| от 1,0 до 1,5 кВт - 10 мин | |
| до 1,0 кВт - 1 ч | |
| Допускаемая приведенная погрешность при измерении силы тока на основном диапазоне измерения постоянного тока 1-10 мА и переменного тока 5-50 мА | не превышает ± 5 % |
| Допускаемая приведенная погрешность при измерении силы тока на дополнительном диапазоне измерения постоянного тока 0,1-1 мА и переменного тока 0,5-5 мА | не превышает ± 5 % |
| Максимальная активная мощность, потребляемая аппаратом из питающей сети | не более 2,2 кВт |
| Устройство защиты, отключающее высокое напряжение при достижении на выходе | напряжением постоянного тока величины (амплитудное значение) от 70,1 до 74,0 кВ |
| напряжением переменного тока величины (действующее значение) от 50,1 до 53,0 кВ | |
| силой постоянного тока величины (амплитудное значение) от 10,1 до 12,0 мА | |
| силой переменного тока величины (действующее значение) от 50,1 до 54,0 мА | |
| Общие характеристики | |
| Габаритные размеры пульта управления | не более 415 х 220 х 345 мм |
| Габаритные размеры генератора высоковольтного | не более 335 х 285 х 630 мм |
| Масса пульта упаравления | не более 16 кг |
| Масса генератора высоковольтного | не более 38 кг |
| Средний срок службы аппарата | не менее 6 лет |
