AVA-1745 Амплитудный усилитель
Органы управления усилителем

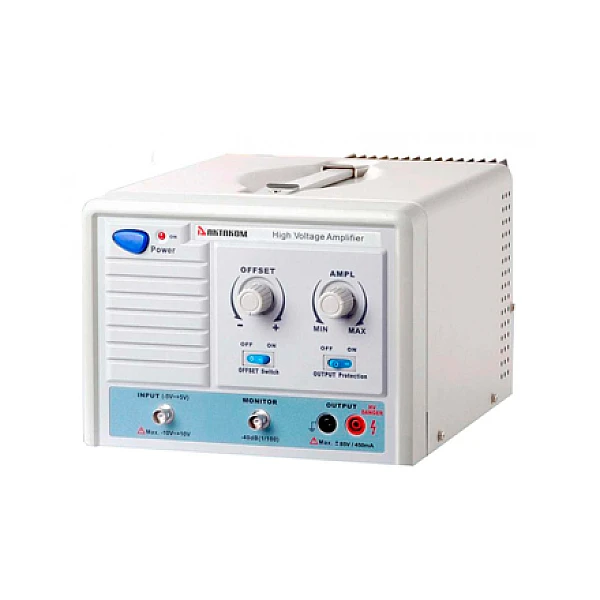

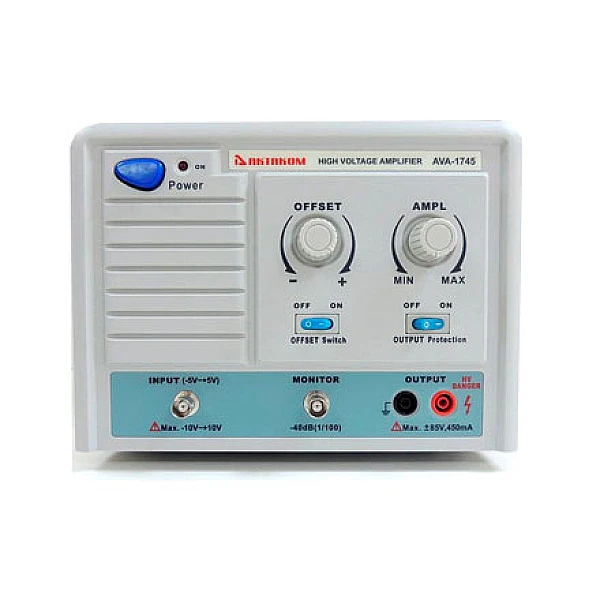

Лицевая панель
- Выключатель и индикатор питания «POWER».
- Включите прибор нажатием кнопки «POWER». При этом должен загореться зеленый светодиод прибора.
- Внимание! Прибор оснащен функцией автоматической защиты от перегрузки.
- Зеленый светодиод мигает медленно: прибор должен прогреться после включения.
- Зеленый светодиод мигает быстро: обнаружена перегрузка, прибор будет выключаться и включаться автоматически до устранения перегрузки.
- Непрерывно горящий зеленый светодиод индицирует готовность прибора к работе.
- Регулятор смещения напряжения (левый, на лицевой панели).
- Регулятор амплитуды выходного сигнала (правый, на лицевой панели).
- Входной разъем (BNC).
- Входное напряжение и частота не должны превышать значений, указанных в РЭ для конкретной модели прибора. Можно задать любую форму сигнала. Но при установке частоты сигнала, превышающей пределы, указанные в РЭ для конкретной модели прибора, форма сигнала может быть искажена.
- Внимание! Не подавайте на вход прибора сигнал напряжением более 20 Вп-п!
- Выходной разъем «Monitor» для контроля осциллографом .
- Амплитуда сигнала на разъеме «Monitor» в 100 раз меньше амплитуды усиленного сигнала на выходах «Output»
- Выходные разъемы «Output»
- К выходам «Output» подключяется дифференциальный пробник, соответствующий характеристикам выходного сигнала прибора. Дифференциальный пробник подключается ко входу осциллографа.
- Переключатель режима смещения вкл/выкл.
- Чтобы задать смещение выходного напряжения, требуется переключить тумблер в положение «ВКЛ», а затем при помощи регулятора задавать величину смещения.
- Переключатель защиты на выходе вкл/выкл.
- Внимание! Для того, чтобы избежать возможных повреждений оборудования при превышении выходного тока, рекомендуем использовать защиту по выходу. Если при работе с прибором требуются большие выходные токи, переведите тумблер в положение «ВЫКЛ».

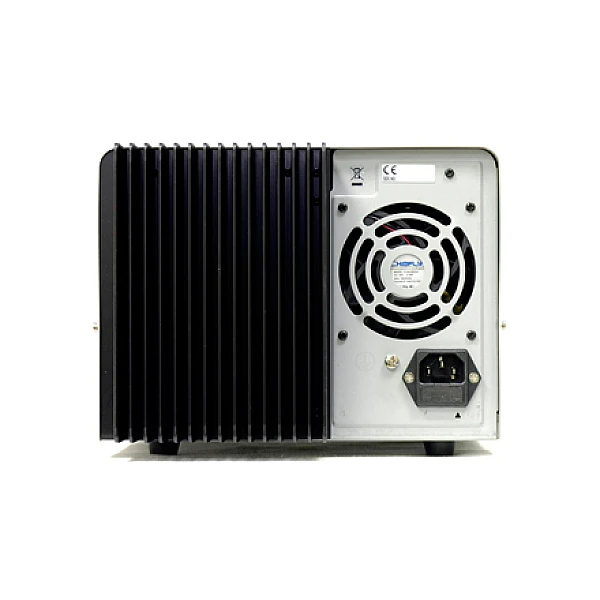

Задняя панель
- Радиатор охлаждения.
- Разъем для подключения кабеля питания.
- Внимание! Подключение прибора к сети переменного тока должно быть выполнено штатным кабелем через розетку, оснащенную шиной защитного заземления.
- Предохранитель.
Технические характеристики
|
Наименование параметра |
Значение |
|
Выходное напряжение (DC/AC) |
±85 В (170 Вп-п) |
|
Выходной ток (DC/AC) |
±450 мА/900 мАп-п |
|
Выходная мощность (ACпик) |
76 ВА |
|
Полоса пропускания (-3дБ) |
3 МГц (100 Вп-п) |
|
Скорость нарастания (типичное) |
2500 В/мкс |
|
Диапазон смещения (DC) |
0…±85 В |
|
Выходное сопротивление (защита выключена) |
10 Ом |
|
Выходное сопротивление (защита включена) |
500 Ом/80 Вт |
|
Допустимая нагрузка |
≥190 Ом на 170 Вп-п |
|
Управление амплитудой |
10-ти оборотный резистор |
|
Управление смещением |
выключатель + 10-ти оборотный резистор |
|
Выход "Monitor" |
Фикс. 100:1 (-40 дБ) для осциллографов с вх. импедансом 1 МОм |
|
Входное напряжение |
0…±10 В или 20 Вп-п, импеданс 10 кОм |
|
Защита по выходу |
Предохранитель, резистор защиты, микропроцессорное управление |
|
Питание |
90-240 В AC, 50/60 Гц/1,5А |
|
Габаритные размеры |
230х170х310 мм |
|
Вес |
5,0 кг |
Стандартная комплектация
- Прибор
- Кабель соединительный с зажимом типа «крокодил» (2 шт.)
- Кабель BNC соединительный (2 шт.)
- Кабель питания
- Предохранитель
- Руководство по эксплуатации
Дополнительная комплектация
- Дифференциальный пробник DP-50
- Кабель измерительный коаксиальный BNC-BNC PTL924
