Датчик контроля качества изоляции ДКИ-117
Назначение датчика ДКИ-117
ДКИ-117 при работе совместно с трассопоисковым приемником предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.
Датчик ДКИ-117 используется совместно с трассопоисковыми приемниками серии АП-019.х и АП-027.
Особенности датчика ДКИ-117

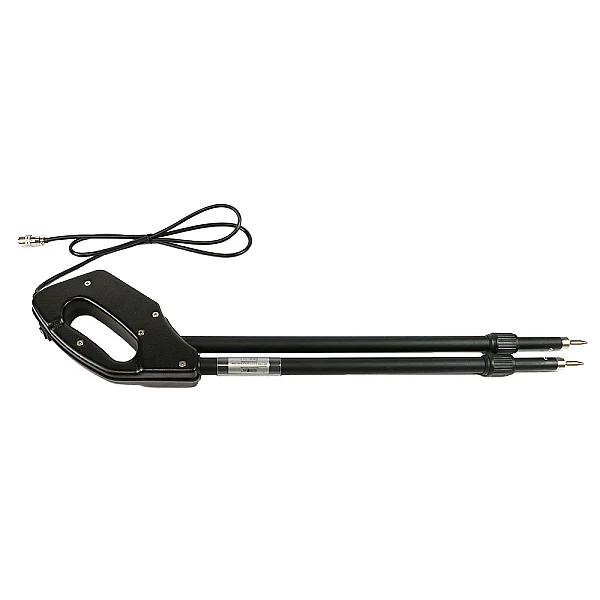

ДКИ представляет собой два изолированных друг от друга заостренных электрода, соединенных под углом в единую конструкцию, снабженных предварительным усилителем и кабелем с разъемом.
Как работает датчик ДКИ-117
Защитная оболочка кабелей и изоляция металлических трубопроводов предназначены для исключения контакта металла с землей. При повреждении такой защиты изолированный проводник вступает с землей в электрический контакт.
При подключении трассировочного генератора к коммуникации и «земле» переменный электрический ток в месте повреждения "стекает" на землю и возвращается к генератору различными путями, создавая на поверхности земли шаговое напряжение.
Поиск дефектов коммуникаций может осуществляться на всех поддерживаемых приемником частотах, как в активном, так и в пассивном режимах.
ДКИ оценивает разность потенциалов двух точек на поверхности земли, которая образуется при прохождении переменного тока по цепи: генератор – коммуникация – место повреждения изоляции – земля – штырь заземления – генератор. В месте повреждения изоляции разность потенциалов будет иметь значение тем больше, чем больше повреждение.
Методика поиска дефектов изоляции с использованием датчика ДКИ-117
Метод «МАХ»
При поиске места повреждения изоляции методом «МАХ» один из контактных электродов ДКИ следует располагать непосредственно над трассой, а второй в направлении перпендикулярном ее оси.
Контактные электроды ДКИ оператор, передвигаясь вдоль трассы, периодически, с интервалом приблизительно 1 м, надежно погружает в грунт.
Сигнал плавно нарастает при приближении к месту повреждения и достигает максимума, когда один из контактных электродов находится над местом повреждения, и далее плавно уменьшается.
Метод «МАХ» позволяет определить наличие повреждения, однако обладает невысокой точностью локализации места. Причина состоит в том, что кривая изменения уровня сигнала имеет плавный максимум.
Метод «MIN»
При поиске места повреждения изоляции методом «MIN» контактные электроды ДКИ следует располагать непосредственно над коммуникацией, вдоль ее оси.
При использовании метода «MIN» сигнал при приближении к месту повреждения сначала плавно возрастает, далее резко убывает до какого-то минимального значения, затем по мере удаления от места повреждения он снова резко возрастает и далее плавно убывает. Место повреждения будет находиться посередине между электродами, в тот момент, когда сигнал достиг минимального значения.
Для работы с ДКИ требуется один оператор. ДКИ обеспечивает более высокую чувствительность и точность локализации места повреждения в сравнении с ДОДК.
Характеристики датчика ДКИ-117
| Параметр | Значение |
|---|---|
|
Чувствительность в различных положениях переключателя, В: - «0» - «I» - «II» |
0,3…14 3…1400 30…1400 |
| Частотный диапазон чувствительности, Гц | 40...10000 |
| Максимально допустимое переменное входное напряжение, В | 400 |
|
База (расстояние между электродами в рабочем положении), не более, мм: - на угол 30° - на угол 60° |
550 880 |
|
Длина штанг, не более, мм: - в рабочем положении - в транспортном положении |
870 490 |
| Вес, не более, кг | 0,8 |
