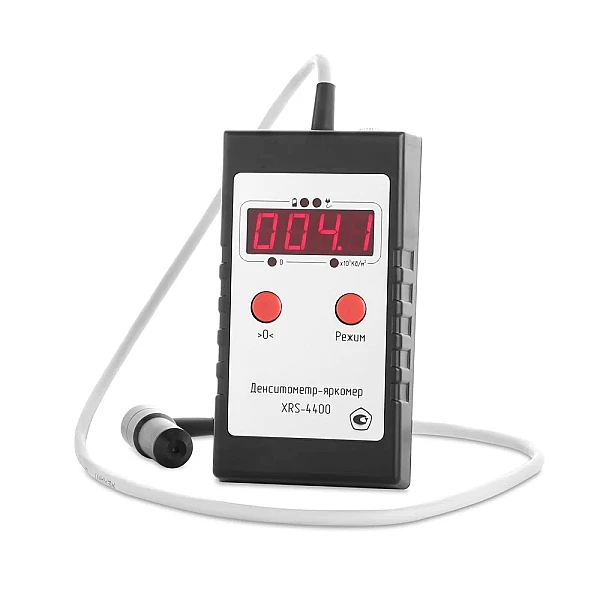

Цифровой портативный денситометр-яркомер XRS-4400
Денситометр-яркомер XRS-4400 изготавливается в соответствии с ТУ 26.51.66-075-96651179-2017 и предназначен для измерения диффузной оптической плотности почернения рентгеновской плёнки и яркости светодиодных и аналоговых (ламповых) источников света. Сочетание в одном приборе режимов денситометра и яркомера делает данную модель уникальной, не имеющей аналогов на рынке.
Утверждение типа СИ
Денситометр-яркомер XRS-4400 внесен в Государственные реестры средств измерений 3 стран: России, Беларуси и Казахстана.
Функциональные возможности
Прибор сочетает в себе следующие функциональные возможности:
- Измерение оптической плотности рентгеновских снимков до 6 Б.
- Измерение светового потока яркостью до 2 000 000 Кд/м².
- Возможность измерения оптической плотности с применением негатоскопов, в которых реализована схема регулировки яркости с широтно-импульсной модуляцией.
- Возможность работы от встроенного аккумулятора и от сетевого адаптера.
Денситометр XRS-4400 имеет два режима работы:
- режим «Денситометр» — измерение оптической плотности в диапазоне 0,01 ÷ 5,0 Б и индикация оптической плотности до 6,0 Б;
- режим «Яркомер» — измерение яркости светового потока в диапазоне 1 ÷ 200 000 Кд/м² и индикация яркости светового потока до 2 000 000 Кд/м².
Денситометр-яркомер XRS-4400 — принцип работы
Основан на преобразовании светового потока, сразу попадающего или прошедшего через исследуемый материал на измерительный зонд, в электрический сигнал, с последующим преобразованием этого сигнала на микропроцессоре в значения яркости или оптической плотности, которые отображаются на цифровом индикаторе в зависимости от выбранного режима измерений.
Определение оптической плотности
Вычисление оптической плотности D осуществляется микропроцессором в режиме измерения «D». Значение D представляет собой десятичный логарифм отношения падающего светового потока Ф₀ (нулевая точка) к световому потоку Ф проходящему через рентгеновскую плёнку. В качестве источника света выступает негатоскоп.
Определение значения оптической плотности производится в два этапа: установка 0 и проведение измерений. Чтобы обеспечить одинаковую яркость при выполнении измерений, определение плотности почернения и установка нуля должны производиться, по возможности, на одном и том же участке экрана негатоскопа.
Установка нулевой точки измерений

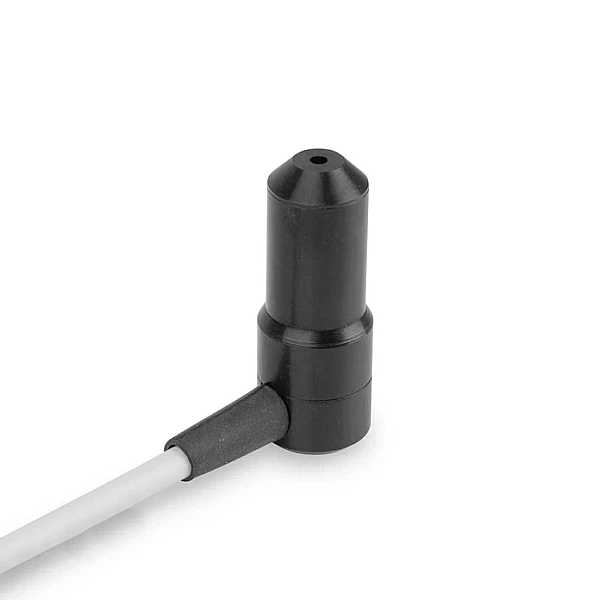

Чтобы установить нулевую точку, необходимо приложить оптический датчик денситометра к экрану негатоскопа. Яркость свечения экрана негатоскопа в процессе установки нуля и во время измерения оптической плотности должна оставаться постоянной. Обнуление денситометра XRS-4400 по световому потоку Ф₀ происходит при нажатии кнопки установки нуля.
Измерение плотности почернения участка рентгеновского снимка
Чтобы измерить оптическую плотность на определённом участке рентгеновского снимка, необходимо разместить его на экране негатоскопа и приложить к нему светочувствительный датчик. Значение оптической плотности (Бел, Б — единица логарифмического отношения физической величины к одноимённой физической величине) высвечивается на цифровом четырёхразрядном индикаторе.
Измерение яркости светового потока
Яркость светового потока определяется в режиме измерения «х10³ Кд/м²». Значение яркости отображается на дисплее устройства когда оптический датчик приложен к осветительному прибору. Дополнительная калибровка денситометра-яркомера XSR-4400 в этом режиме не требуется.
| Наименование параметра | Значение |
| Диапазон показаний диффузной оптической плотности, Б | 0,00 ÷ 6,00 |
| Диапазон измерения диффузной оптической плотности, Б | 0,01 ÷ 5,00 |
| Пределы допускаемой абсолютной погрешности измерений диффузной оптической плотности, Б: | |
| — в диапазоне от 0,01 до 2,00 Б включ. | ±0,02 |
| — в диапазоне св. 2,00 до 4,00 Б включ. | ±0,05 |
| — в диапазоне св. 4,00 до 5,00 Б | ±0,10 |
| Калибровка нуля | полуавтоматическая |
| Диапазон показаний яркости, кд/м² | 1 ÷ 2 000 000 |
| Диапазон измерения яркости, кд/м² | 1 ÷ 200 000 |
| Пределы допускаемой основной относительной погрешности измерений яркости, % | ±10,0 |
| Напряжение питания сети переменного тока, В | ~220 ± 10% |
| Частота сети переменного тока, Гц | (50 ± 1) |
| Напряжение питания сетевого адаптера, В | ⎓ 12 (0,5 А) |
| Напряжение питания от аккумуляторов АА, В | ⎓ 2,4 |
| Габаритные размеры прибора без чехла (Д × Ш × В), мм | 145 × 83 × 43 |
| Масса прибора (без чехла и сетевого адаптера), кг, не более | 0,35 |
| Габаритные размеры чехла (Д × Ш × В)*, мм | 175 × 100 × 55 |
* Характеристики только для исполнения XRS-4400 с разъемным кабелем.

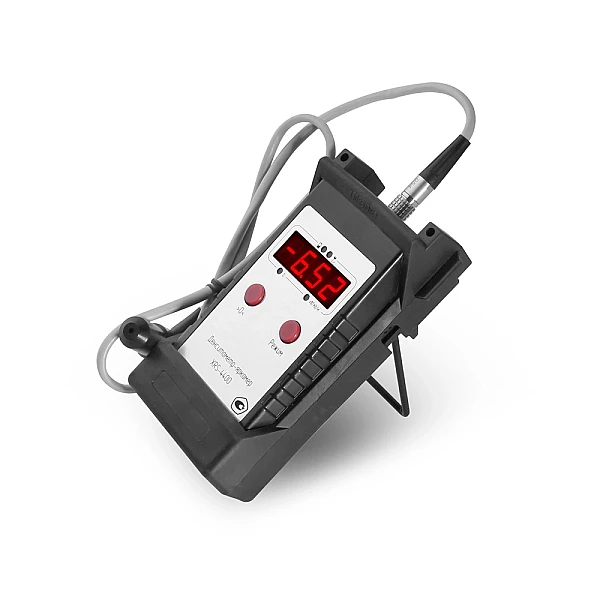

| XRS-4400 без чехла (исполнение с неразъемным кабелем) с поверкой ГосЦСМ | XRS-4400 в чехле (исполнение с разъемным кабелем) с поверкой ГосЦСМ | |
| Денситометр-яркомер с неразъемным кабелем | 1 шт. | — |
| Денситометр-яркомер с разъемным кабелем | — | 1 шт. |
| Сетевой адаптер | 1 шт. | 1 шт. |
| Аккумулятор тип АА | 2 шт. | 2 шт. |
| Чехол | — | 1 шт. |
| Паспорт и РЭ | 1 экз. | 1 экз. |
| Свидетельство о поверке | 1 шт. | 1 шт. |
| Упаковочная коробка | 1 шт. | 1 шт. |
