Эхолот однолучевой CHCNAV D270

Наличие:

уточняйте

Гарантия:

1 год

Самовывоз:

Киров

Возможна доставка до адреса

Арт. 8004-010-026

В лизинг
от 16 333 ₽/мес

Подробнее

Кейсы поставок

Подробнее

470 000 ₽

Оперативная доставка
по всей России

Официальный
дилер

Гарантия
производителя

Гарантия
низкой цены

Проведем демонстрацию на вашем объекте

Описание

Профессиональный однолучевой двухчастотный эхолот для батиметрической съёмки CHCNAV D270.

Трансдьюсер 25/200 кГц для съёмки на мелководье
Компактный и портативный, стабильные и точные результаты
Простое подключение к ПК и ГНСС приёмнику через беспроводной интерфейс
Встроенный датчик температуры воды
Технология защиты от помех и фильтрации отражённого сигнала
Автоматическая подстройка параметров сигнала
Гидрографическое ПО HydroSurvey в комплекте

CHCNAV D270 — это однолучевой эхолот, упрощающий выполнение гидрографических промерных работ и повышающий эффективность съёмок. Модель D270 разработана для батиметрической съёмки в диапазоне глубин от 15 см до 300 м, СКП измерений ± 0,01 м + 0,1% * D. Усовершенствованный алгоритм анализа глубины автоматически фильтрует ложные отражённые сигналы, а также обеспечивает высокую точность результатов за счёт устранения шумовых помех. Усиление и мощность сигнала, а также диапазон глубин регулируются автоматически, кроме того, есть возможность настройки параметров вручную.

В зависимости от глубины и качества воды трансдьюсер можно переключать на частоты 200 и 25 кГц, для оптимизации работы оборудования в различных условиях измерений. D270 оснащён встроенным датчиком температуры воды для определения скорости звука непосредственно в районе работ.

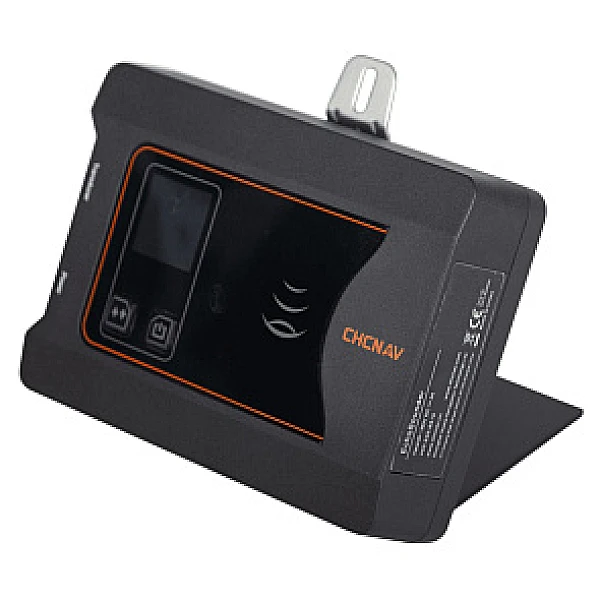

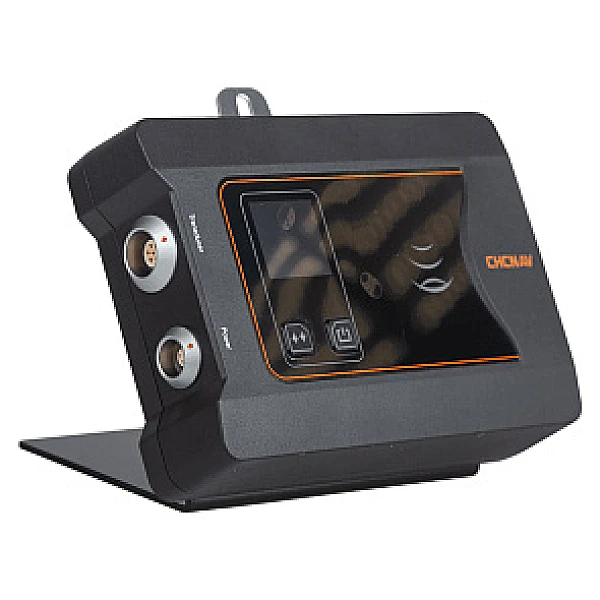

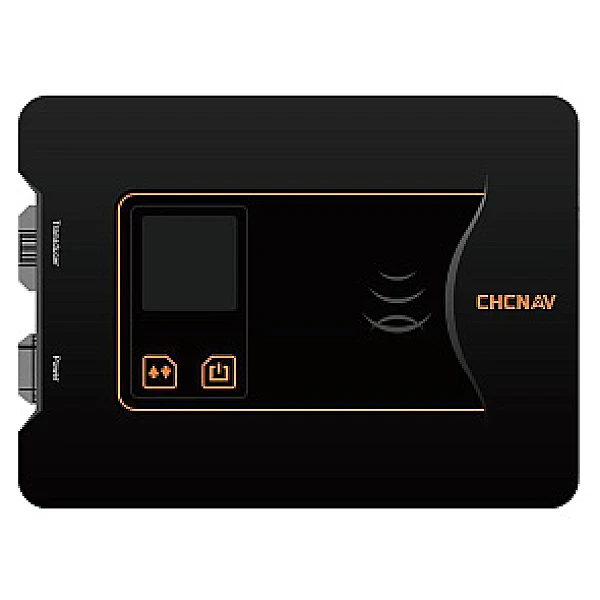

На передней панели электронного блока размещён LCD дисплей, отображающий текущие настройки и глубину, а также имеется звуковое предупреждение о малой глубине.

Благодаря встроенному веб-интерфейсу CHCNAV D270 легко настроить в полевых условиях, например через смартфон.

Ввод данных от внешнего ГНСС-приёмника, а также вывод измерений глубин осуществляется через COM-порт или модуль Bluetooth. Кроме того, эхолот имеет встроенную память для записи данных о местоположении, глубине и уровне отражённого эхо-сигнала для последующей обработки в ПО HydroSurvey.

Гидрографическое ПО HydroSurvey предназначено для планирования работ по гидрографии, сбора и обработки данных в режиме реального времени.

Основные функции ПО:

Планирование маршрутных линий
Импорт картографических подложек
Поддержка местных СК и параметров калибровки
Настройка параметров работы эхолота
Подключение внешнего ГНСС-приёмника с использованием различных протоколов и возможностью тестирования данных
Ввод смещений антенны ГНСС-приёмника
Контроль глубин и отражённого эхо-сигнала, а также качества навигационного решения в реальном времени
Коррекция измерений за скорость звука, задержку в аппаратуре
Учёт информации о приливах
Редактирование данных на основе записанной эхограммы
Выборка и экспорт данных в различные форматы, в т.ч. пользовательские

Купить эхолот однолучевой CHCNAV D270 в Тюмени, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Проведем демонстрацию оборудования онлайн

Характеристики

	CHCNAV D270
ПО для работы	HydroSurvey (в комплекте)
Измеряемый диапазон глубин, м	от 0,15 до 300
Разрешающая способность, м	0,01
СКП измерений глубины, м	± 0.01 + 0.1% x D, где D – измеряемая глубина
Рабочая частота излучения, кГц	200/25
Диапазон настройки скорости звука, м/с	от 1300 до 1700
Ширина диаграммы направленности излучателя, °	6,5±1 (200 кГц); 28±1 (25 кГц)
Мощность излучения, Вт	300
Энергопотребление, Вт	10
Напряжение внешнего источника питания постоянного тока, В	от 10 до 36
Последовательный интерфейс	RS232
Формат данных	CHCNAV, NMEA-0183 (SDDBT, SDDPT), форма сигнала
Операционная система	Linux
Web-интерфейс	ПК/мобильные устройства
Хранение данных	поддержка внешних устройств хранения, встроенная память 32 Гб
Голосовые уведомления	предупреждение о малой глубине
Диапазон датчика температуры воды	от -55 °C до +125 °C
Wi-Fi	IEEE802.11n-2.4G
Bluetooth	5.0, совместим с 2.X
Материал корпуса	алюминиевый сплав
Пыле- и влагозащищённость	IP67
Температура рабочая	от -20 °C до +60 °C
Температура хранения	от -40 °C до +70 °C
Размеры	0,84 кг (блок управления); 2,15 кг (трансдьюсер)
Вес	4,7 кг

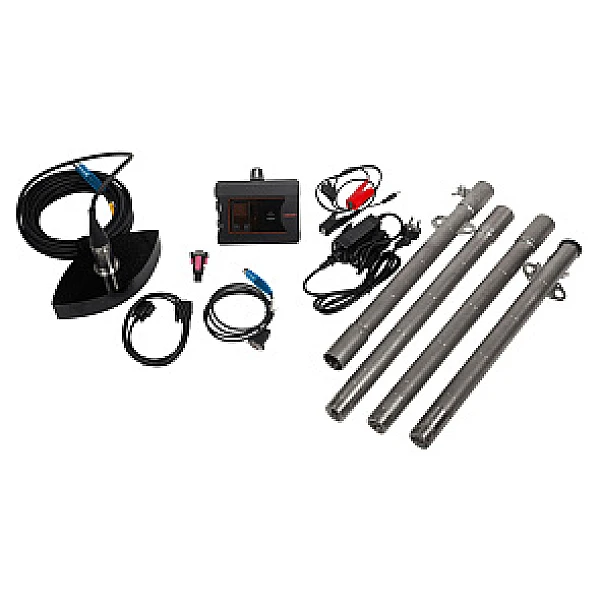

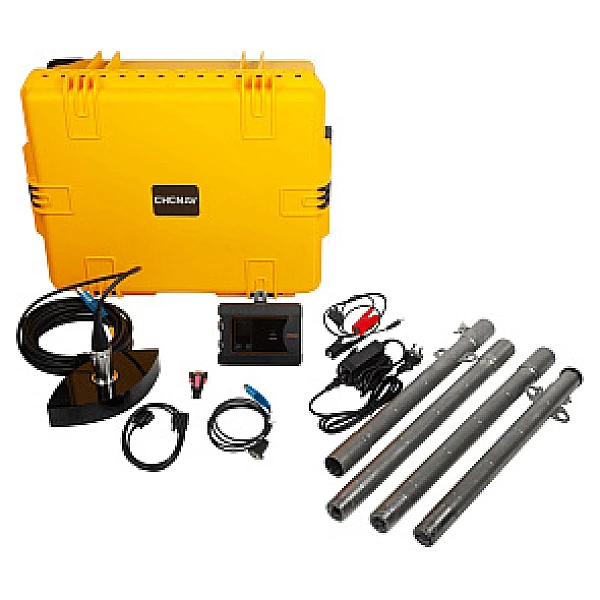

Комплектация

Эхолот однолучевой CHCNAV D270
Трансдьюсер (25/200кГц, Lemo7, 10 м) CHC
Крепление ECHO (D270) CHC
Кабель интерфейсный (Lemo5-DB9[F], D270) CHC
Кабель интерфейсный (DB9[F]-DB9[F], D270) CHC
Адаптер (USB-RS232) CHC
Кабель питания (Вилка, 1.7м) CHC
Блок питания CHC[D270] (220В, 12В, 4А, 1.4 м) CHC
Кабель питания (Клещи-Jack, 0.8м) CHC
Секция ECHO (0.5м, Сталь, Top) CHC
Секция ECHO (0.5м, Сталь, Middle) CHC - 2 шт.
Секция ECHO (0.5м, Сталь, Bottom) CHC
Кейс ECHO (D270) CHC
ПО HydroSurvey
