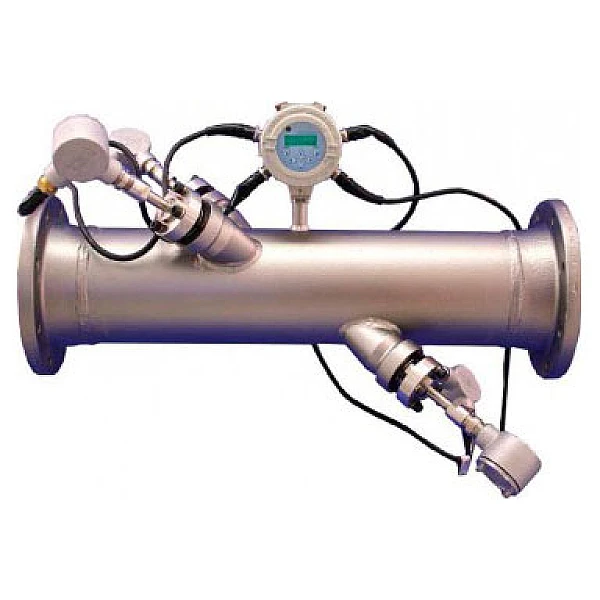

GE Sensing XGM868i
Измерительный преобразователь расхода газа общепромышленного назначения
XGM868 новый стационарный ультразвуковой расходомер серии расходомеров DigitalFlow фирмы GE Panametrics. Обе, одноканальная и двуканальная модели преобразователя разработаны для измерения объемного расхода практически любых газов. XGM868 представляет собой широкодиапазонный, точный и простой в установке расходомер, практически не требующий технического обслуживания.
Компактное исполнение
Все электронные элементы преобразователя XGM868 размещены в его компактном корпусе, который может быть установлен непосредственно на трубопроводной линии или газоходе в точке контроля, значительно упрощая подключение ультразвуковых преобразователей и повышая надежность системы измерения расхода в целом.
Корреляционная времяимпульсная технология
XGM868 основаны на использовании корреляционной времяимпульсной технологии измерения расхода Correlation Transit-Time™ фирмы Panametrics. Прибор измеряет время похождения акустического сигнала между двумя ультразвуковыми преобразователями, а затем рассчитывает величину расхода измеряемой среды.
Дистанционное или локальное программирование XGM86
8 Измеренные значения расхода могут быть отображены по месту контроля на дополнительно встроенном в XGM868 дисплее или переданы в удаленную систему, используя порт RS232 или RS485. Доступ к расширенным функциям программирования XGM868 осуществляется через порт RS485.
Двухканальная модель
Дополнительно к стандартной одноканальной модели XGM868, двухканальная модель обеспечивает увеличение точности в случае применения двухлучевого способа измерения расхода на одной трубе. Двухканальная модель может также использоваться для измерения расхода в двух различных трубах. Для каждого из каналов измерения расхода используется независимая пара ультразвуковых преобразователей фирмы Panametrics, которые при установке в трубопровод не создают помех движению потока.
Снижение эксплуатационных затрат
Измерительные преобразователи расхода газа XGM868 не создают препятствий движению потока среды и, соответственно, потерь давления, что снижает необходимость их регулярного обслуживания в отличии от других расходомеров, требующих значительных затрат на техническое обслуживание.
Эксплуатация в широком диапазоне изменений расхода и давления газа
В отличии от традиционных расходомеров, преобразователь XGM868 может быть использован для измерения расхода любых газов при давлении до 22 МПа. Динамический диапазон XGM868 равен 1500:1.
Отсутствие необходимости в регулярном техническом обслуживании
XGM868 представляет дальнейшее развитие серии современных ультразвуковых расходомеров газа фирмы GE Panametrics. Ультразвуковые преобразователи XGM868 не приводят к потерям давления, не имеют движущихся частей или деталей, где могут накапливаться загрязнения. Прибор не требует регулярного технического обслуживания и обеспечивает надежные, свободные от дрейфа измерения расхода.
Большой выбор конфигураций прибора и ультразвуковых преобразователей
Широкий набор ультразвуковых преобразователей и измерительных ячеек как стандартных, так и выполненных в соответствии с требованиями заказчика, обеспечивают максимальную гибкость и универсальность системы измерения расхода, которая может применяться для труб диаметром 1400 мм и более.
Общие технические характеристики
Конфигурация измерительного преобразователя
Количество каналов
- Стандартное исполнение: 1 канал
- Дополнительно: 2 канала (измерение в 2-х трубах или 2-х лучевой способ для одной трубы)
Исполнение корпуса
- Стандартное: алюминий с эпоксидным покрытием NEMA 7/4X; категория взрывобезопасности Class I, Div. 1, Groups C, D; категория пожароопасности EЕxd IIC T6
- Дополнительно: нержавеющая сталь NEMA 7/4X; категория взрывобезопасности Class I, Div. 1, Groups C, D; категория пожароопасности EЕxd IIC T6
Размеры и вес
- Стандартное исполнение: 4,5 кг; 208×168 мм (высота×диаметр)
- Дополнительно:13,6 кг; 208×168 мм (высота×диаметр)
Пределы измерения и погрешность
Диапазон измерения скорости (реверсивный поток)
- От -46 до -0,03 м/с
- От 0,03 до 46 м/с
Относительная погрешность измерения скорости
±1 % при скорости потока в пределах от ±0,9 до ±46 м/с
Примечание: Погрешность зависит от размеров трубы и использования 1 или 2-х ходового способа измерения.
Динамический диапазон
- 1500:1
Воспроизводимость
От ±0,2 до ±0,5 % при скорости потока от 0,3 до 46 м/с
Примечание: Характеристики справедливы для потока с полностью развитым профилем и зависят от установки преобразователей. При этом может быть необходимо наличие прямых участков трубы длиной 20D и 10D, соответственно, до места установки и после него.
Питание
Напряжение, частота
- Стандартное: от 200 до 240 В ±10 % переменного тока, 50/60 Гц
- Дополнительно: от 12 до 28 В ±5 % постоянного тока
Потребляемая мощность
20 Вт, максимум
