Измеритель RLC-для SMD компонентов АКИП-6107
Тип оборудования: Измеритель параметров RLC
Производитель: АКИП
Модель: АКИП-6107
Гарантия на измеритель параметров RLC - АКИП-6107: 12 мес.
Назначение прибора:

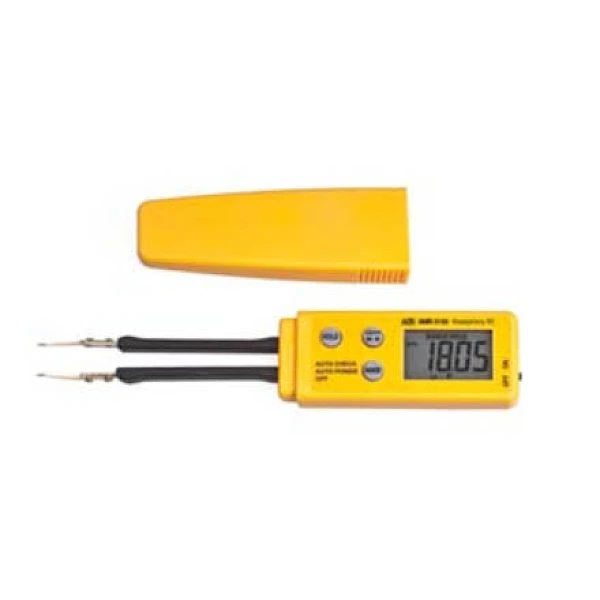

Измеритель RLC-для SMD компонентов АКИП-6107 - современный дизайн в форме пинцета для измерения параметров SMD-компонентов (tweezers).
Измерение индуктивности (L), тангенса угла потерь (D), добротности (Q), сопротивления (R, DCR), ёмкости (C), испытание p-n переходов,
Базовая погрешность: ±1%
Расширенная функциональность: выбор схемы замещения (парал. / послед. (ESR)), одновременная индикация 2-х параметров: осн. шкала - R, DCR, L, C; доп.. шкала – D тангенс угла потерь, Q добротность, автовыбор предела измерений, выбор частоты тест-сигнала (100 Гц, 120 Гц, 1 кГц, 10 кГц) и уровня (0,1 В/ 0,5 В)
Макс. индикация: 6000
Скорость измерения: 2 изм./сек
Возможность измерения электролитических конденсаторов
ЖК-дисплей, функция удержания показаний на дисплее (Hold)
Индикация полярности и превышения пределов измерений
Функция автовыключения питания, индикатор разряда батареи
Удобный футляр-чехол, с креплением для переноски и хранения
Технические характеристики измерителя АКИП-6107:
|
Измерение RLC | |
|
Погрешность измерения |
±1% (базов.) |
|
Скорость измерения |
2 изм./с. |
|
Схема замещения |
Парал./послед. (ESR) |
|
Измерение сопротивления (R, RDC) | |
|
Диапазон |
60 Ом/600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/20 МОм |
|
Максимальное разрешение |
0,01 Ом |
|
Измерение ёмкости (C) | |
|
Диапазон |
600 пФ/6 нФ/60 нФ/600 нФ/6 мкФ/60 мкФ/600 мкФ/6 мФ |
|
Максимальное разрешение |
0,1 пФ |
|
Измерение индуктивности (L) | |
|
Диапазон |
600 мкГн/6000 мкГн/60 мГн/600 мГн/6 Гн/60 Гн/200 Гн |
|
Максимальное разрешение |
0,1 мкГн |
|
Тест-сигнал | |
|
Частота тест-сигнала |
100 Гц, 120 Гц, 1 кГц, 10 кГц (фикс.) |
|
Уровень тест-сигнала |
0,1 В; 0,5 В (фикс.) |
|
Проверка P-N переходов | |
|
Тестовый ток |
0,8 мА |
|
Напряжение теста |
2 В |
|
Погрешность |
± (2% + 5 ед.счета) |
|
Дисплей | |
|
Тип индикатора |
ЖК индикатор |
|
Отображаемые параметры |
Основной экран (R, L, C), дополнительный экран (Q, D) Индикатор режимов измерения |
|
Формат индикации |
4 разряда на осн. экране (6.000) 3 разряда на доп. экране |
|
Общие данные | |
|
Рабочий зазор* |
8 мм |
|
Условия эксплуатации |
0°С… 40°С и относительная влажность до 70% |
|
Напряжение питания |
3 В (2 шт. х литиевые батареи CR2032) |
|
Ресурс батарей |
50 ч (непрерывная работа) |
|
Авто-отключение |
30 мин. |
|
Габаритные размеры |
205х40х24,5 мм |
|
Масса |
110 гр. (с элементами питания) |
|
* Примеч.: позволяет работать с типоразмерами двуконтактных SMD компонентов chip-формата от 0201 (0,6 х 0,3 мм) до 2225 (5,6 х 6,3 мм) | |
Комплектация измерителя АКИП-6107:
Измеритель АКИП-6107;
Источник питания – 2 шт.;
Руководство по эксплуатации.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
