Комплекс цифровой радиографии Сура ЭКО
Комплексы выпускаются в следующих модификациях:
- КЦР Сура ЭКО-35/РПД200
- КЦР Сура ЭКО-35/РПД250
- КЦР Сура ЭКО-35/SMART200D
- КЦР Сура ЭКО-35/ERESCO42
- КЦР Сура ЭКО-35/SMART300DS
- КЦР Сура ЭКО-35/SMART225DS
Универсальный мобильный комплекс цифровой радиографии (КЦР) Сура ЭКО предназначен для рентгеновского контроля изделий в лабораторных и цеховых условиях. КЦР может быть установлен внутри стационарной рентгенозащитной камеры, при этом процесс получения рентгеновского изображения и позиционирование манипулятора относительно объекта контроля осуществляются оператором дистанционно из пультовой.
КЦР Сура ЭКО — это ЭКОлогия и ЭКОномия ресурсов предприятия за счет отказа от использования рентгеновской пленки и химии для ее обработки, а также за счет кардинального сокращения времени, необходимого для осуществления контроля и, как следствие, существенного сокращения производственного цикла в целом.
Оснащение комплекса

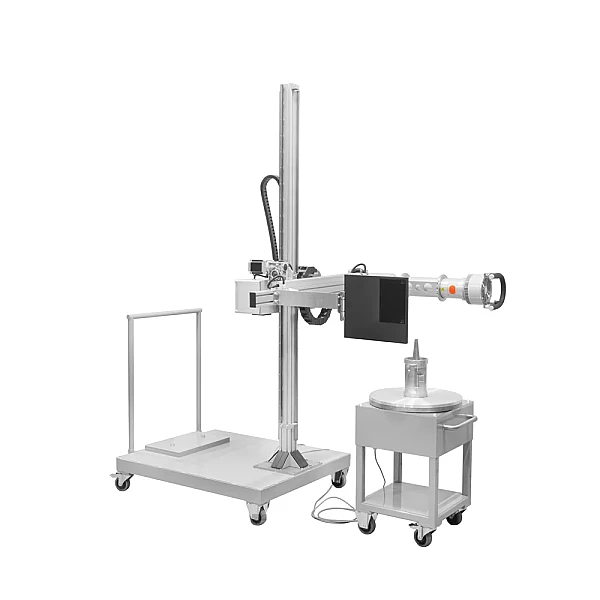

Сура ЭКО представляет собой комплекс на основе штатива-манипулятора, плоскопанельного детектора, источника рентгеновского излучения и управляющего компьютера. В состав комплекса входят:
- штатив-манипулятор АРИОН ШМ ЭКО-1;
- рентгеновский аппарат моноблочного типа;
- цифровой плоскопанельный детектор ЭКОСКАН 35;
- поворотный стол АРИОН СП ЭКО-1;
- управляющий компьютер;
- специализированное программное обеспечение СУРА для автоматизации рабочих циклов и Стражник для получения, обработки и хранения цифровых рентгеновских изображений;
- беспроводной пульт дистанционного управления.
КЦР Сура ЭКО оснащается различными моделями рентгеновских аппаратов серий РПД, ERESCO, YXLON, а также других рентгеновских аппаратов, имеющих компьютерный интерфейс управления.
Входящий в состав комплекса плоскопанельный детектор ЭКОСКАН 35 имеет размер рабочей области 350 × 430 мм, размер пикселя 100 мкм и динамический диапазон 16 бит, что позволяет решать широкий круг задач контроля как крупногабаритных объектов, так и мелких деталей с особо высокими требованиями к чувствительности контроля.
Рекомендуемые модели рентгеновских аппаратов
| Модель КЦР | Модель р/а | Напряжение, кВ | Мощность, Вт | Фокусное пятно, мм | Назначение |
| Сура ЭКО-35/РПД200 | РПД-200 | 200 | 1000 | 2 | Отличный результат контроля при ограничениях бюджета |
| Сура ЭКО-35/РПД250 | РПД-250 | 250 | 1000 | 2 | Контроль объектов с большой радиационной толщиной |
| Сура ЭКО-35/SMART225DS | SMART EVO 225DS | 225 | 900 | 1 | Безупречный результат для особо ответственных объектов контроля |
Принцип работы комплекса

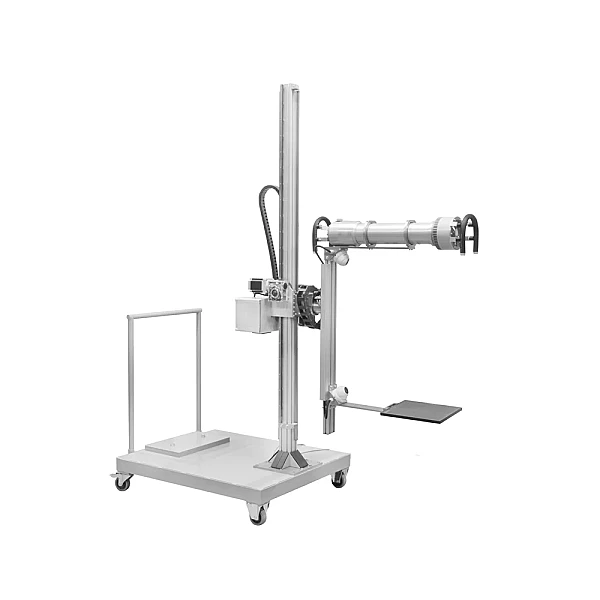

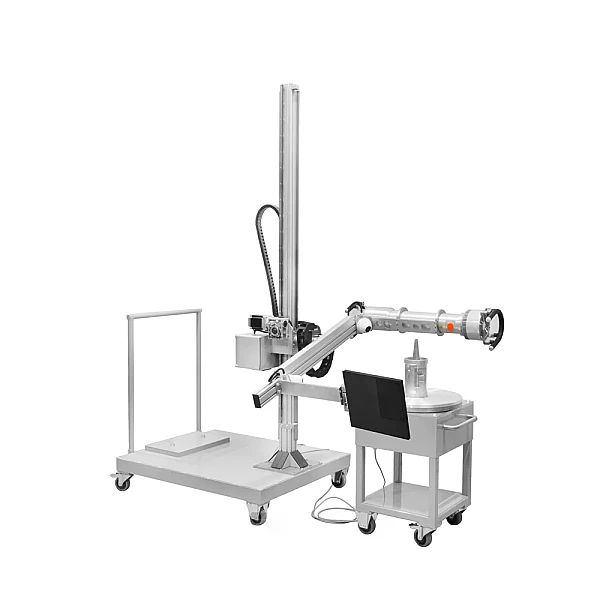

Манипулятор позволяет расположить рентгеновский аппарат и детектор в любой плоскости относительно объекта контроля на необходимой высоте в диапазоне вертикального хода стрелы (ось Y) и наклона манипулятора (ось U). Дополнительно манипулятор имеет возможность ручного изменения фокусного расстояния за счет перемещения штанги крепления детектора на основании П-образного манипулятора. Защитные кабельные цепи манипулятора исключают обрывы, перегибы и излишнее натяжение кабельных трасс во всем диапазоне перемещений. Перемещение по осям манипулятора осуществляется с помощью шаговых мотор-редукторов.
Ход перемещения стрелы (ось Y) — 1800 мм. Вращение платформы по оси V не ограничено.
Угол вращения П-образного манипулятора (ось U) составляет −30...+120°
Контроль малых и средних объектов весом до 150 кг осуществляется при помощи подкатного поворотного стола, вращение которого также моторизовано (ось V). Использование волнового редуктора в сочетании с шаговым двигателем позволяет обеспечить претензионную точность позиционирования стола. При обследовании крупногабаритных конструкций поворотный стол не используется.
Две видеокамеры, расположенные в углах П-образного манипулятора, предоставляют возможность контролировать движение манипулятора и объекта контроля в случае дистанционного управления из пультовой. Изображение с видеокамер выводится на экран управляющего компьютера.
Видеокамеры манипулятора
Беспроводной пульт управления манипулятором
Режимы управления
Управление манипулятором может осуществляться как в ручном, так и в автоматическом режимах. В ручном режиме манипулятор управляется с беспроводного пульта. Движение по всем осям перемещения в ручном режиме имеет 2 скорости, используемые для более быстрого или для более точного позиционирования манипулятора. Пульт также оснащен кнопкой экстренного отключения «Аварийный СТОП», при нажатии которой немедленно отключаются все цепи питания электродвигателей манипулятора.
В автоматическом режиме управление осями манипулятора, режимами работы рентгеновского аппарата и процессом получения рентгеновских изображений с цифрового детектора осуществляется с компьютера по заранее сохраненному алгоритму. Это удобно в случае контроля партий однотипных деталей. Программа создания автоматических циклов контроля имеет простой и интуитивно понятный интерфейс. Количество сохраняемых программ контроля и шагов в каждой программе не ограничено.
Технические характеристики манипулятора
| Наименование параметра | Значение |
| Питание | ~(220±20) В / 50 Гц |
| Габаритные размеры (Д × Ш × В), мм | 2030 × 1370 × 2620 |
| Клиренс платформы, мм | 140 |
| Число моторизованных степеней свободы штатива для перемещения рентгеновского излучателя и детектора | 2 |
| Ход перемещения стрелы в вертикальной плоскости (ось Y), мм | 1800 |
| Угол вращения П-образного манипулятора относительно горизонтальной плоскости (ось U), град. | −30...+120 |
| Фокусное расстояние, мм | 800...1150 |
| Высота расположения центра подъемного механизма, мин., мм | 560 |
| Высота расположения центра подъемного механизма, макс., мм | 2360 |
| Максимальная скорость движения вертикальной оси, мм/с | 35 |
| Габаритные размеры поворотного стола (Д × Ш × В), мм | 560 × 500 × 750 |
| Диаметр поворотной платформы стола, мм | 500 |
| Диапазон вращения поворотной платформы стола (ось V), град. | без ограничений |
| Люфт поворотной платформы стола, угл. сек. | 9 |
| Грузоподъемность поворотного стола, кг | 150 |
| Грузоподъемность платформы манипулятора, кг | 400 |
| Масса манипулятора, кг | 260 |
| Масса поворотного стола, кг | 100 |
Технические характеристики цифрового плоскопанельного детектора
| Наименование параметра | Значение |
| Модель детектора | ЭКОСКАН 35 |
| Технология фотодиодной матрицы | IGZO TFT |
| Тип сцинтиллятора | Gadox |
| Шаг пикселя, мкм | 100 |
| Количество пикселей | 3534 × 4302 |
| Разрядность АЦП, бит | 16 |
| Размер эффективной зоны, мм | 350 × 430 |
| Размер корпуса, мм, не более | 400 × 470 × 17 |
| Максимально допустимая энергия излучения, кэВ | 450 |
| Степень защиты | IP67 |
| Масса, кг | 5,4 |
| Температура эксплуатации, °С | −20...+50 |
Сура ЭКО представляет собой комплекс на основе штатива-манипулятора, плоскопанельного детектора, источника рентгеновского излучения и управляющего компьютера. В состав комплекса входят:
- штатив-манипулятор АРИОН ШМ ЭКО-1;
- рентгеновский аппарат моноблочного типа;
- цифровой плоскопанельный детектор ЭКОСКАН 35;
- поворотный стол АРИОН СП ЭКО-1;
- управляющий компьютер;
- специализированное программное обеспечение СУРА для автоматизации рабочих циклов и Стражник для получения, обработки и хранения цифровых рентгеновских изображений;
- беспроводной пульт дистанционного управления.
