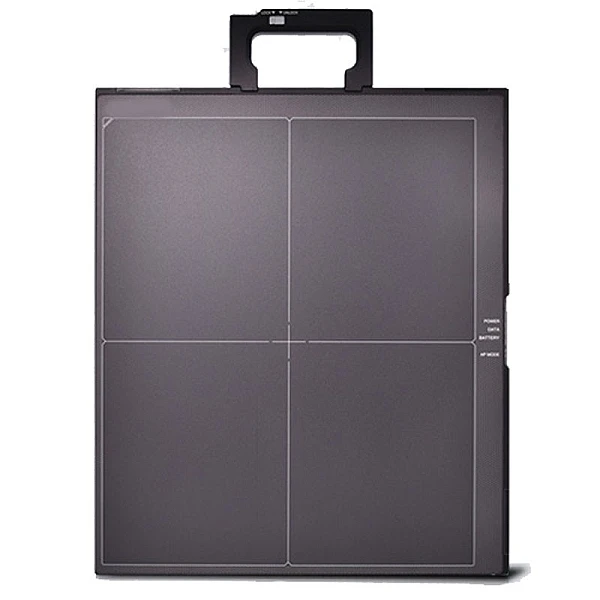

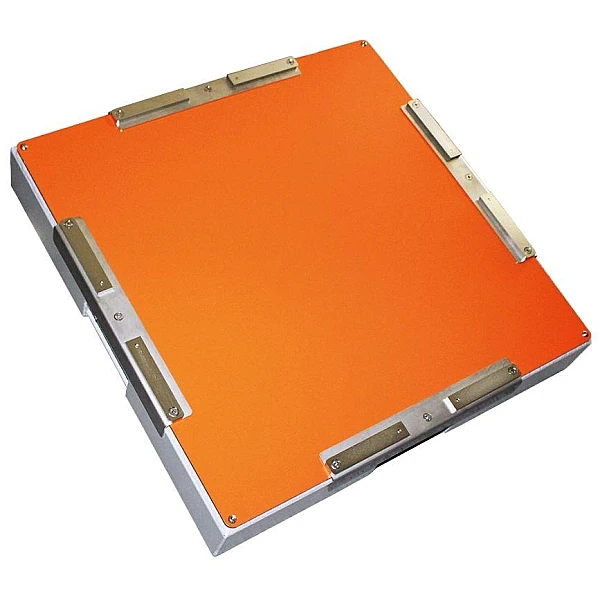

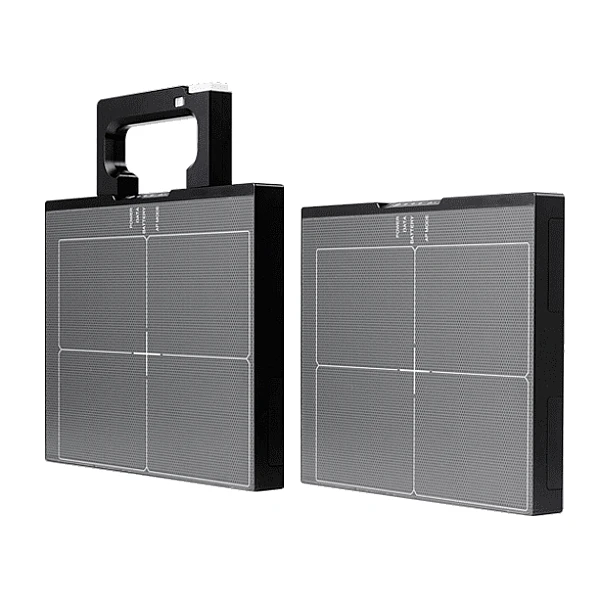

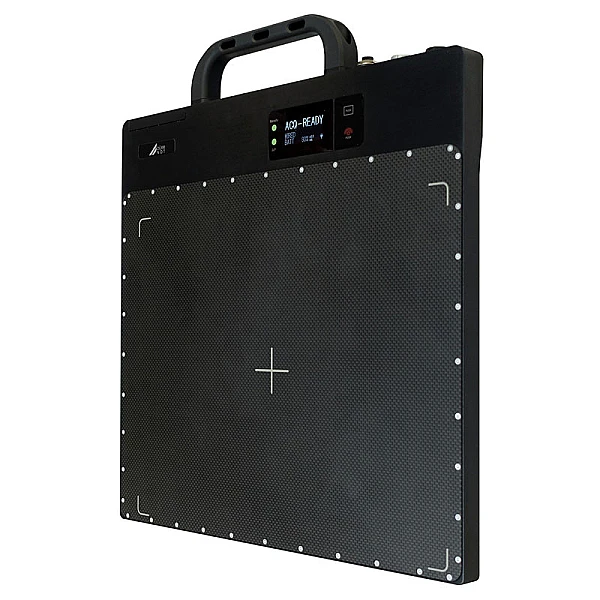

Комплексы цифровой радиографии КАРАТ РТС
Комплексы выпускаются в следующих модификациях:
- КАРАТ РТС 1723
- КАРАТ РТС 2430
- КАРАТ РТС 3543
- КАРАТ РТС 4343
Модификации отличаются диапазонами измерений линейных размеров объектов, размером пикселя и размером чувствительной области плоскопанельного детектора (см. вкладку «Характеристики»).
Плоскопанельные детекторы для комплексов доступны со сцинтилляторами двух типов: CsI (цезий-йод) и GadOx (оксисульфид гадолиния).
Комплексы цифровой радиографии КАРАТ РТС предназначены для проведения неразрушающего контроля промышленных изделий методом прямой цифровой радиографии. Метод позволяет избежать временных и финансовых затрат, связанных с обработкой пленки и приобретением соответствующего оборудования и химикатов. Использование комплексов обеспечивает высокую скорость получения результатов контроля: дефектоскопист может приступать к анализу изображения сразу после окончания экспозиции.
Комплексы цифровой радиографии КАРАТ РТС обеспечивают чувствительность контроля по 1-му классу в соответствии с ГОСТ 7512–82
В состав комплекса входят плоскопанельный детектор и персональный компьютер (ноутбук) с предустановленным ПО X-Vizor.
Полученные рентгеновские снимки передаются на компьютер или ноутбук по Wi-Fi или проводному соединению Gigabit Ethernet. Кроме того, детектор способен сохранять до 100 снимков во встроенной памяти. После передачи снимков на компьютер дефектоскопист имеет возможность не только видеть полученное рентгеновское изображение, но и обрабатывать его с помощью инструментов специализированного ПО X-Vizor. X-Vizor используется также для настройки и калибровки детектора, передачи полученных данных, заполнения протоколов контроля.
Комплексы КАРАТ РТС предназначены для автономной работы в полевых и стационарных условиях. Питание детекторов осуществляется от аккумуляторной батареи (время работы достигает 8 часов).
| Наименование параметра | КАРАТ РТС 1723 | КАРАТ РТС 2430 | КАРАТ РТС 3543 | КАРАТ РТС 4343 |
| Контроль изделий с радиационной толщиной, мм, по стали | до 80 | до 100 | ||
| Диапазон измерений линейных размеров объектов, мм | 0–230 | 0–300 | 0–430 | |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов, мкм | ±150 | |||
| Сцинтиллятор | CsI или Gadox | Csl (TI) или различные Gd202S: Tb (G0S) | CsI или Gadox | CsI или Gadox |
| Энергия излучения, кэВ | 40–150 (CsI) 40–450 (Gadox) |
40–450 | 40–150 (CsI) 40–450 (Gadox) |
30–450 |
| Шаг пикселя, мкм | 75 | 76 | 140 | 90 |
| Пространственное разрешение, пар линий на мм | 6,7 | 6,5 | 6,7 | 5,5 |
| Разрешение матрицы, пикс. | 2304 × 3072 | 3072 × 3840 | 2560 × 3072 | 4778 × 4778 |
| Размер чувствительной области детектора, мм | 170 × 230 | 240 × 300 | 350 × 430 | 430 × 430 |
| Разрядность, бит | 16 | |||
| Количество градаций серого | 65 536 | |||
| Работа от аккумулятора, ч | до 8 | |||
| Габаритные размеры, мм | 209 × 257 × 28 | 327 × 362 × 22 | 460 × 380 × 30 | 478 × 478 × 43 |
| Масса, кг | 2,5 | 3,5 | 8,0 | 14,0 |
| Рабочая среда | температура: −20...+50 °C влажность: 30–85% (без образования конденсата) | температура: −20...+45 °C влажность: 30–85% (без образования конденсата) | температура: −20...+50 °C влажность: 30–85% (без образования конденсата) | температура: −15...+40 °C влажность: 10–85% (без образования конденсата) |
| Электропитание | 24 В / 0,8 А | 12 В / 7,08 A | 24 В / 1 А | 24 В |
| Наименование | Количество |
| Плоскопанельный детектор | 1 шт. |
| Адаптер питания | 1 шт. |
| Ноутбук или ПК с установленным ПО X-Vizor | 1 шт. |
| Аккумуляторные батареи | 2 шт. |
| Зарядное устройство для детектора | 1 шт. |
| Защищенный планшет | 1 шт. |
| Защитный кожух детектора с системой крепления к трубопроводам | 1 шт. |
| Ретранслятор Wi-Fi с аккумулятором и зарядным устройством | 1 шт. |
| Транспортировочный кейс | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Свидетельство о поверке | 1 экз. |
