Корреляционный течеискатель "Искор-222"
Назначение
- Определение корреляционным методом местоположения утечек из трубопроводов
- Проведение трассировки подземных коммуникаций
- Проведение трассировки неметаллических трубопроводов акустическим методом
- Уточнение места утечки акустическим течеискателем
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов
- Поиск места повреждения силового кабеля индукционным и акустическим методами
Рекомендуемые области применения
- Теплосети
- Водоканал
- Продуктопроводы
Выполняемые функции
- Поиск места разгерметизации трубопровода корреляционным и акустическим методами;
- Поиск подземных коммуникаций (кабели, трубопроводы);
- Трассировка неметаллических трубопроводов акустическим методом;
- Поиск мест повреждения силовых кабелей индукционным и акустическими методами.
Основные преимущества
- наличие радиоканалов;
- высокая помехозащищенность;
- оперативность и скорость расчетов;
- ударозащищенные водонепроницаемые датчики;
- малые габариты и вес;
- высокая точность определения мест разгерметизации, удобство в эксплуатации;
- возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
- проведение трассировки подземных коммуникаций в активном режиме от генератора;
- проведение трассировки трубопроводов акустическим методом.
Применение
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
| Параметр | Значение |
|---|---|
| Диапазоны: (при скорости звука 1300м/сек) Точность Диаметр контролируемого трубопровода, мм | 100, 250, 500, 1000, 2000 м 0,1% от диапазона 25 ... 800 |
| Дальность радиосвязи , м | до 200 |
| Минимальное давление в трубопроводе, кг/см2 | 1,5 |
| Фильтры: нижних частот/верхних частот Гц | 100, 300, 600/630, 1250, 2500 |
| Рабочие частоты коррелятора, Гц | 60 ... 5000 |
| Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы |
| Радиосвязь с внешним модулем | 2,4 ГГц |
| Температура окружающей среды, ºС | -20 ... +40 |
| Дисплей | Графический, LCD, 320х240 точек |
| Корпус | IP42 |
| Размеры | 125х227х45 мм |
| Масса | 1,0 кг |
| Генератор "АГ-144.1" | ||
|---|---|---|
| Частоты генерируемого сигнала, Гц | ||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
| Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
| Режимы генерации | «SIN» «непрерыв»
«SIN» «  »
«SIN» «3част» «УДАР» | |
| Выходные параметры синусоидальной генерации | ||
| Максимальное выходное напряжение, В | ||
| при автономном питании
с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока | 220
330 140 | |
| Выходная мощность, Вт | ||
| при автономном питании
с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока | От 7,5 до 120
От 45 до 180 От 18 до 72 | |
| Допустимое сопротивление нагрузки | любое (0…∞) | |
| Согласование с нагрузкой | автоматическое | |
| Источники питания | Встроенный акк.комплект
Сетевой блок питания | |
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
| Вес электронного блока, не более, кг | 8,2 | |
| Условия эксплуатации | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | минус 30…+45ºС | |
| Класс климатической защиты | IP54 | |
| Приемник "АП-027" | ||
|---|---|---|
| ПАРАМЕТР | ДАТЧИКИ | |
| ЭМД/ДКИ/ДОДК/КИ/НР | АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | - | |
| Встроенный излучатель - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
| Электромагнитный датчик "ЭМД-247" | |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
| Датчик акустический "АД-227" | |
|---|---|
| Чувствительность, V/g | 5 |
| Габаритные размеры прибора, не более, мм | 105х75 |
| Масса, не более, кг | 1,5 |
| Индуктивная антенна "ИЭМ-301.3" | |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
| Механизм ударный "УМ-112М" | |
|---|---|
| Рабочее положение крепления ударного механизма на трубу:
допустимое - оптимальное для максимальной дальности трассировки - |
любое верхнее |
| Длина соединительного кабеля, не менее, м | 5 |
| Диаметр исследуемой трубы, мм | от 50 |
| Габаритные размеры, не более, мм | 90 х 200 |
| Масса комплекта, не более, кг | 3 |

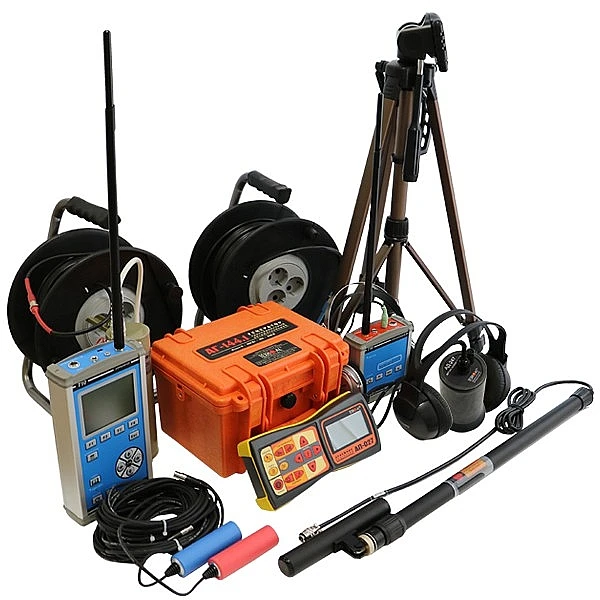

- Корреляционный течеискатель (ВУ) - 1 шт.
- Внешний модуль - 1 шт.
- Датчик - 2 шт.
- Антенна - 2 шт.
- Удлинитель сигнального провода на катушках (25 м) - 2 шт.
- Штатив - 1 шт.
- Сетевой адаптер - 2 шт.
- Аккумуляторные батареи Ni-Mh типа «АА» - 8 шт.
- Генератор АГ-144.1
- Приемник АП-027
- Акустический датчик АД-227
- Электромагнитный датчик ЭМД-247
- Ударный механизм УМ-112
- Руководство по эксплуатации
- Транспортные сумки
