Линии капиллярного контроля

Индивидуальная цена

Наличие:

уточняйте

Гарантия:

12 месяцев

Самовывоз:

Киров

Возможна доставка до адреса

Кейсы поставок

Подробнее

Цена по запросу

Нужны дополнительные вводные для просчета цены, закажите звонок или напишите менеджеру в WhatsApp:

Оперативная доставка
по всей России

Официальный
дилер

Гарантия
производителя

Гарантия
низкой цены

Проведем демонстрацию на вашем объекте

Описание

Линии капиллярного контроля

Принципиально можно выделить две схемы организации работы систем капиллярного контроля:

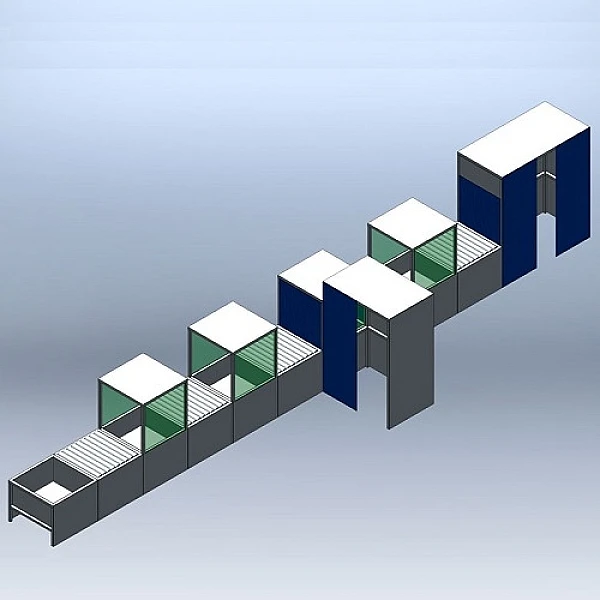

линейная схема, предполагающая движение всех процессов по одной линии;
круговая схема, предполагающая движение всех процессов по окружности.

На схематику системы влияют, главным образом, ограничения рабочего пространства.

Капиллярный контроль включает в себя следующие процессы

окраска изделия пенетрантом;
промывка изделия;
просушка изделия;
обработка изделия проявителем;
обследование объекта.

ОКРАСКА ИЗДЕЛИЯ ПЕНЕТРАНТОМ
Как правило, в системах капиллярного контроля пенетранты наносятся способом окунания изделия в ванну на необходимое время для заполнения красителем всех пор и дефектов. По завершении этого процесса изделие вынимают из ванны и укладывают в специальную зону, где дают стечь излишкам пенетранта.

ПРОМЫВКА ИЗДЕЛИЯ
По способу удаления с поверхности пенетранты делятся на четыре типа в соответствии с применяемыми методами:
метод А – смываемый водой;
метод B – пост-эмульгируемый, липофильный;
метод C – смываемый растворителем;
метод D – пост-эмульгируемый, гидрофильный.
В зависимости от метода контроля, промывка изделия может насчитывать до 3-х стадий:
предварительная промывка;
основная промывка;
окончательная промывка.

ПРОСУШКА ИЗДЕЛИЯ
Перед обработкой проявителем изделие просушивают. Для ускорения этого процесса в составе системы имеется зона, где изделие обдувают потоком воздуха и удаляют излишки жидкости.

ОБРАБОТКА ИЗДЕЛИЯ ПРОЯВИТЕЛЕМ
Для увеличения контрастности (и, как следствие, выявляемости) перед проведением обследования изделия на него наносят проявитель. Как правило, проявитель наносится способом окунания изделия в ванну на необходимое время.

ОБСЛЕДОВАНИЕ ОБЪЕКТА
В зависимости от задачи, которая стоит перед заказчиком по выявлению дефектов, применяются или люминесцентные, или видимые (красные) пенетранты. В зависимости от выбранного типа пенетранта, обследование происходит либо в освещенной комнате, либо в затемненной комнате с использованием УФ-освещения.

Проведем демонстрацию оборудования онлайн

Комплектация

Для уточнения комплектации обратитесь к нашим специалистам, по телефонам, указанным в разделе "контакты".
