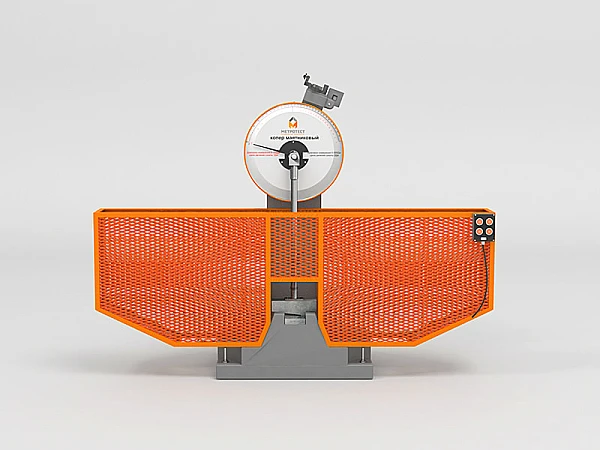

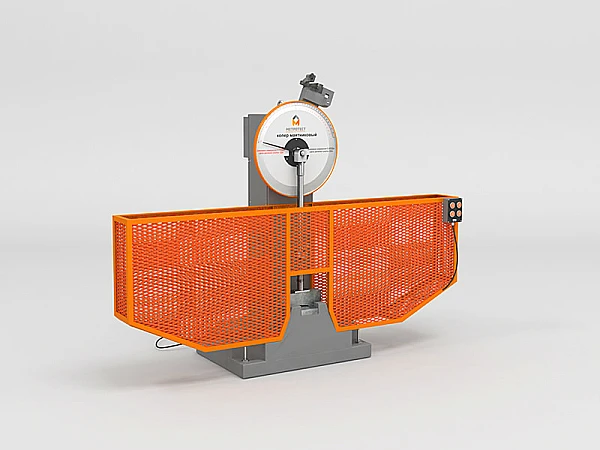

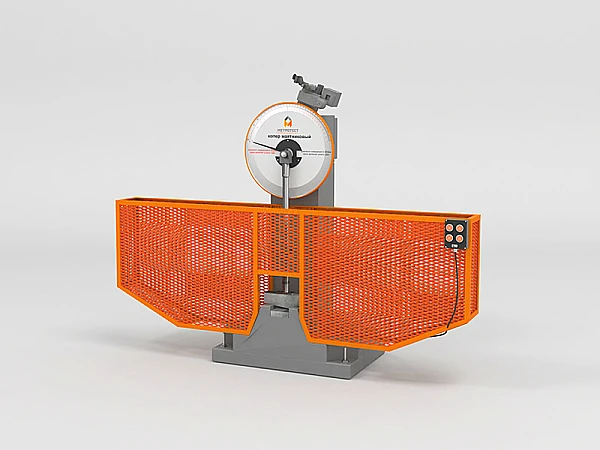

Маятниковый копер КМ-800-М
Копры маятниковые выпускаются в соответствии с ГОСТ 10708-82 и делятся на несколько типов:
- тип КМ предназначены для испытания образцов металлов с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятника от 150 до 800 Дж.
- тип КММ малогабаритные предназначены для испытания образцов металлов с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятников от 1 до 5 Дж и от 7,5 до 50 Дж.
- тип КММ-И малогабаритные предназначены для испытания образцов металлов с U и V-образными концентраторами на одноопорный ударный изгиб (метод Изода) с запасом потенциальной энергии маятников от 1 до 5,5 Дж и от 5,5 до 22 Дж.
Принцип действия копра маятникового основан на измерении количества энергии, затрачиваемой на разрушение образца единичным ударным нагружением. Количество затраченной энергии определяется разностью между потенциальной энергией маятника копра до удара и после разрушения образца. Потенциальная и остаточная энергия отображаются на аналоговой шкале либо на мониторе персонального компьютера.
В основной комплект поставки копра маятникового входит: непосредственно копер, сменные маятники, комплект регулировочных пластин, шаблон (55 мм с V-образным концентратором), защитное ограждение (в зависимости от модификации), шестигранный ключ, фундаментные болты, комплект технической документации на русском языке и свидетельство о первичной поверке.
Дополнительная поставка:
- машина для изготовления концентраторов «МИК» по методу Шарпи;
- камеры охлаждения образцов металлов типа КО и ККО для охлаждения образцов испытуемых на ударный двухопорный изгиб по методу Шарпи;
- проектор Шарпи типа ПШ-50 для визуального контролирования точности выполнения концетратора на металлических образцах;
- дополнительные приспособления.
Маятниковые копры компании «Метротест» внесены в Государственный реестр средств измерений России под № 62492-15 и Республики Казахстан № KZ.02.03.08025-2018/62492-15.
Модели маятниковых копров отличаются максимальным запасом потенциальной энергии маятников, скоростью маятника в момент удара, способом управления копром, отображением параметров испытаний, габаритными размерами и массой.
Модификации маятниковых копров:
- КМ оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.
- КМ-М оснащены электромеханическим управлением, аналоговой шкалой для снятия значений энергии и защитным ограждением рабочей зоны, обеспечивающим безопасность при проведении испытаний.
- КМ-А оснащены электромеханической и автоматизированной системой управления, что позволяет проводить испытания как в ручном, так и в автоматическом режиме, получать и обрабатывать данные с автоматическим расчетом основных показателей и выводом на печать протокола испытания.
- КММ оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.
- КММ-М оснащены электронно-цифровой системой измерения и комплектом датчиков для измерения затраченной энергии. Электронно-цифровая система встроена в панель управления расположенную на корпусе копра. Управление копром, визуализация результатов испытания осуществляется с панели управления и распечатка данных на микропринтере.
- КММ-А оснащены автоматизированной системой управления и является цифровой многофункциональной системой автоматического программного управления испытательной машиной и измерения параметров с функциями обработки показателей на ПК и вывода данных на монитор, с возможностью получения результатов испытания в электронном и печатном виде.
- КММ-И оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.
- КММ-И-М оснащены электронно-цифровой системой измерения и комплектом датчиков для измерения затраченной энергии. Электронно-цифровая система встроена в панель управления расположенную на корпусе копра. Управление копром, визуализация результатов испытания осуществляется с панели управления и распечатка данных на микропринтере.
- КММ-И-А оснащены автоматизированной системой управления и является цифровой многофункциональной системой автоматического программного управления испытательной машиной и измерения параметров с функциями обработки показателей на ПК и вывода данных на монитор, с возможностью получения результатов испытания в электронном и печатном виде.
| Модификация | КМ-300 | КМ-500 | КМ-800 |
|---|---|---|---|
| Запас потенциальной энергии | 150, 300 Дж | 250, 500 Дж | 500, 800 Дж |
| Скорость маятника в момент удара | 5,2 м/с | 5,4 м/с | 5,9 м/с |
| Расстояние от оси маятника до оси молота | 750 мм | 800 мм | 850 мм |
| Доверительный диапазон измерения энергии разрушения образца от значения потенциальной энергии маятника | 10-90 % | ||
| Предел допускаемой относительной погрешности измерений энергии от номинального значения | ± 1,0 % | ||
| Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения | ± 0,5 % | ||
| Потеря энергии при свободном качании маятника за половину полного колебания | ± 0,5 % | ||
| Просвет между опорами | 40 мм | ||
| Радиус закругления торцевой поверхности опор установки образца | R 1-1,5 мм | ||
| Радиус закругления рабочей кромки бойка | R 2-2,5 мм | ||
| Габаритные размеры (ДхШхВ), не более | 2124x600x1340 мм | 2200x650x1960 мм | 2450x1200x2455 мм |
| Масса | 550 кг | 750 кг | 2400 кг |
