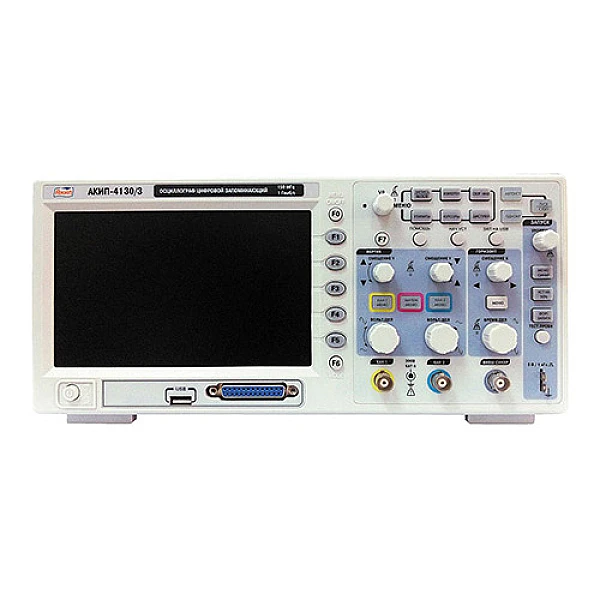

Осциллограф АКИП-4130/3
Индивидуальная цена
Цена по запросу
Нужны дополнительные вводные для просчета цены, закажите звонок или напишите менеджеру в WhatsApp:
Оперативная доставка
по всей России
по всей России
Официальный
дилер
дилер
Гарантия
производителя
производителя
Гарантия
низкой цены
низкой цены
Проведем демонстрацию на вашем объекте
Описание
- Осциллографы смешанных сигналов со встроенным 16 канальным логическим анализатором
- Количество каналов: 2 аналоговых + 16 цифровых канала
- Полоса пропускания 60, 100, 150 МГц
- Макс. частота дискретизации 1 ГГц (эквивалентная 25 ГГц)
- Макс. объём памяти: 512 кБ на канал (1 Мб – при объединении каналов)
- Автоматические (23 параметра) и курсорные Δ-измерения
- Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
- Наличие математических функций (сложение, вычитание), режим БПФ при длине памяти 1 кБ
- Режимы: "покадровой" регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Цветной ЖК-дисплей с диагональю 17,8 см (WVGA, 800×480 точек), режим послесвечения (1 с, 2 с, 5 с, беск., выкл.)
- Интерфейс: USB 2.0 для управления и записи данных (2)
Проведем демонстрацию оборудования онлайн
Характеристики
| АКИП-4130/3 | |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0.150 МГц |
| Ограничение ПП | 20 МГц |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…5 В/дел |
| Погрешность установки Коткл. | ± 3% |
| Время нарастания (не более) | 2,3 нс |
| Входной импеданс | 1 МОм/14 пФ |
| Макс. вх. напряжение | 400 В пик-пик (х10) ; кат |
| Связь по входу | Открытый, закрытый, земля |
| Коэффициент деления | 1х, 10х, 100х, 1000х |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 4 нс - 40 с/дел |
| Погрешность установки Кразв. | 0,01% |
| Режимы работы | Основной, окно, ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | Каналы 1, 2, внешний |
| Режимы запуска развертки | Автоколебательный, ждущий |
| Виды синхронизации | Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (Alt) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Макс. частота дискретиз. | 500 МГц на канал (1 ГГц при объединении) |
| Эквив. частота дискретиз. | до 25 ГГц на канал (ручной выбор) |
| Объем памяти на канал | 512 кБ на канал (1 Мб при объединении каналов) |
| Быстрая память | 4кБ, 40кБ |
| Режимы сбора данных | Стандартная выборка, усреднение (4 /.../ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел) |
| Курсорные измерения | |
| Режимы | ручной, автоизмерения, слежение (трэк) |
| Виды измерений | AU; AT; 1/AT |
| Автоматические измерения | Частота; период; среднее; Пик-Пик; циклСКЗ; минимум; максимум; время нарастания; время спада; длит.+; длит.-; задержка 1->2 (по фронту; по срезу); скважность (положительная, отрицательная); верхнее (нижнее, среднее) значение формы сигнала; амплитуда; отрицательный выброс; отрицательный предвыброс; среднее за период; скз за период |
| Логический анализатор | |
| Параметры анализатора | |
| Частота дискретизации | 500 МГц |
| Внеш. тактовая частота | 100 МГц |
| Число каналов | 16 (разделены на 2 группы) |
| Память | |
| Порог срабатывания | -8 ... +8 В |
| Максимальное вх. напряжение | ± 60 В |
| Входное сопротивление | 200 кОм / 10 пФ |
| Синхронизация | |
| Источник синхросигнала | Цифровые каналы (D0-D15) |
| Виды синхронизации | По фронту/спаду, по ширине импульса, по шаблону, по длительности, по состоянию (высокое, низкое, между) |
| Пороговый уровень | TTL, CMOS, ECL или заданный (-8 ... +8 В) |
| Измерения | |
| Автоматические измерения | Частота, период |
| Курсорные измерения | AU; AT; 1/AT |
| Общие характеристики | |
| Интерфейс | На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления |
| Математика | Сложение, вычитание, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
| Документирование | Сохранение 10 профилей настроек, 10 шаблонов допуск. контроля. Регистрация в память до 1000 кадров с регулируемой скоростью записи и воспроизведения |
| результатов | |
| Общие данные | |
| ЖК-дисплей | Цветной, диагональ 17,8 см (WVGA, разрешение 800*480 точек) |
| Напряжение питания | 120...240 В (± 10 %), 50 Гц |
| Потребл. мощность | 30 Вт |
| Габаритные размеры | 313 * 108 * 142 мм |
| Масса | 2 кг (без аксессуаров) |
