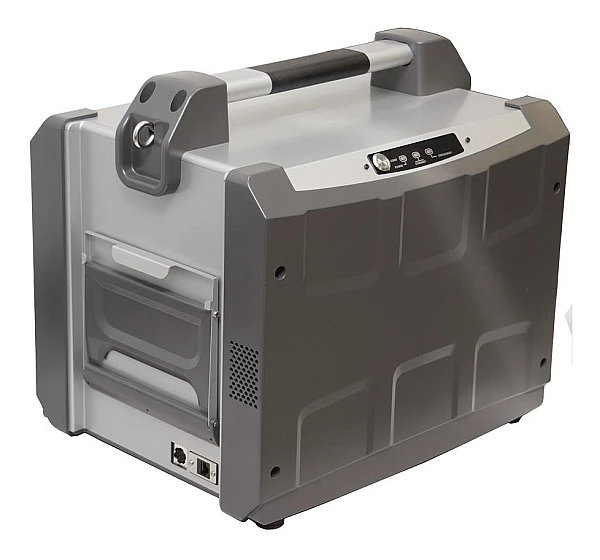

Переносной комплекс цифровой радиографии ФОСФОМАТИК-40/100-НРХ-PRO
НАЗНАЧЕНИЕ:
Переносной комплекс цифровой радиографии ФОСФОМАТИК-40/100-НРХ-2 предназначен для высококачественной оперативной беспленочной рентгенографии, цифровой обработки и архивирования результатов рентгеновского контроля. Идеален для использования в полевых условиях. Встроенный аккумулятор обеспечивает до 45 минут непрерывного сканирования фосфорных пластин. Время подготовки к работе после транспортировки не превышает 5 минут, что вместе со среднем временем сканирования пластины около 40с обеспечивает невероятно высокую оперативность контроля.
КОМПЛЕКТ ПОСТАВКИ:
Цифровой радиографический сканер ФОСФОМАТИК-40 / 100-HPX-PRO — 1 шт.
- Ноутбук с ПО улучшения и архивирования изображений — 1 шт.
- Гибкая фосфорная пластина Flex Blue 10*43см — 1 шт.
ПРОЧИЕ ХАРАКТЕРИСТИКИ
Исполнение комплекса цифровой радиографии — переносное со встроенным аккумулятором и с функцией обдува пластин сжатым воздухом при подаче на сканирование. Идеален для полевых условий эксплуатации размещения в мобильных лабораториях.
Протяжка пластин — горизонтальная без изгиба пластин. Пластина подается на сканирование лицевой поверхностью вверх, отсутствует трение чувствительного слоя по направляющим поверхностям. Сканирующая оптика располагается над пластиной, а не под ней, что предотвращает попадание пыли на оптику и ухудшение качества изображений в ходе эксплуатации прибора.
Применяемые электронная схема и алгоритм обработки входного сигнала обеспечивают перепад входных экспозиционных доз для одного снимка более 3000/1. Есть возможность за одну экспозицию и одно сканирование контролировать изделия с десятикратным перепадом толщин (от 3 до 30 мм на одном снимке) при сохранении чувствительности по 1 классу, ГОСТ 7512-82 во всем диапазоне.
Чувствительность контроля примерно соответствует получаемой на радиографической пленке Kodak MX125. Максимальная ширина пластин — 15см. Встроенная светодиодная система стирания пластин.
Чувствительность контроля — по 1 классу по ГОСТ 7512-82; по 1-ой категории ПНАЭГ-7-010-89. Комплекс имеет подтверждающие документы на соответствие ГОСТ 7512-82 и ПНАЭГ-7-010-89 а также утвержденные уполномоченным органом методические инструкции.
Температурный диапазон применения пластин — от -50 до +85 °C.
| Сканирующая система | ||
| Исполнение | Переносное | |
| Сканирование гибких пластин без использования кассет | Имеется | |
| Схема протяжки гибких пластин без кассет |
Горизонтальная без изгиба пластины, чувствительным слоем вверх. Исключается осыпание грязи с пластины внутрь сканирующего устройства. |
|
| Расположение сканирующей оптики | Над пластиной, исключается осыпание грязи и пыли на оптические элементы системы. | |
|
Избыточное давление сжатого воздуха в области сканирования для автоматического сдувания пыли с пластины |
Имеется | |
| Максимальный размер листовой пластины | Не менее 152х430мм | |
| Максимальный размер рулонной пластины |
Не менее 152х2500 мм (длина ограничивается только размерами имеющихся в продаже рулонных пластин) |
|
| Поддержка рулонных пластин |
Да, автоматическое протягивание не менее 2500 мм (длина ограничивается только размерами имеющихся в продаже рулонных пластин) |
|
| Время считывания изображения 152 х 430 мм | 25÷100с в зависимости от разрешения | |
| Визуальное разрешение |
Не менее 45-50 линий/мм (ограничивается фосфорной пластиной Flex Blue) |
|
|
Аналогово-цифровой преобразователь (динамический диапазон) |
Патентованный логарифмический усилитель-преобразователь — 24 бита | |
| Размер лазерного пятна | 12.5 мкм | |
| Минимальный размер пикселя | 12.5 мкм | |
|
Поддержка разнотолщинности исследуемых изделий (фотографическая широта) |
Имеется, в разных частях изделия допускается перепад по экспозиционной дозе не менее чем в 3000 раз в рамках одной экспозиции и одного сканирования |
|
| Система стирания | Встроенная, светодиодная | |
|
Чувствительность контроля по ГОСТ 7512-82 в диапазоне радиационных толщин до 100мм стали, не хуже |
1 класс | |
|
Чувствительность контроля по ПНАЭ Г-7-010-89 в диапазоне радиационных толщин до 100мм стали, не хуже |
1 категория | |
| Сертификат средства измерения | Комплекс внесен в Госреестр средств измерений. | |
| Система обработки и архивирования изображений | ||
| Исполнение | Ноутбук с диагональю экрана 19″ | |
| Процессор | Intel Core i5 | |
| Память | 8 Гб | |
| Жёсткий диск | 1 Тб | |
| Операционная система | Windows 7 х64 | |
| Ток питающей электросети | 110-220В (AC) ±10%, 50Гц ±5 или аккумулятор 24В | |
| Влажность (без конденсации влаги) | до 80% при 25 °С | |
| Максимально потребляемая мощность | 80 Вт | |
| Габариты сканирующего устройства (ДхШхВ) | 410x330x310 мм | |
| Вес сканирующего устройства | 16 кг | |
