Пленка радиографическая ФОМАКС Р5
ФОМАКС — российский бренд технической радиографической пленки для неразрушающего контроля. Пленка ФОМАКС производится трех типов: Р4, Р5, Р7 в соответствии с ТУ 20.59.11-111-96651179-2022. Тип пленки выбирается исходя из задач контроля и требований нормативно-технической документации.
ФОМАКС Р5 — высококонтрастная пленка с очень мелким зерном. Широко применяется для контроля особо ответственных изделий из металлов с малыми и средними атомными числами, имеющими относительно небольшую радиационную толщину. Основные области применения: авиастроение, машиностроение, литейное производство, контроль трубопроводов и сварных сборных конструкций.
Классификация пленки
Рентгеновская пленка ФОМАКС Р5 относится к классу С4 по ГОСТ Р ИСО 11699–1–2023 и классу II по ASTM E1815. В таблице ниже приведено ее соответствие продукции других брендов, относящихся к тем же классам.
| Класс | Фомакс | Тасма | Agfa | Carestream | Kodak | Fujifilm |
| C4 по ГОСТ Р ИСО 11699–1–2023 | Р5 | РТ-5Д | D5 | T200 | 7200 | IX80 |
| II по ASTM E1815 | Р5 | — | D7 | AA400 | 7400 | IX100 |
Формат и упаковка

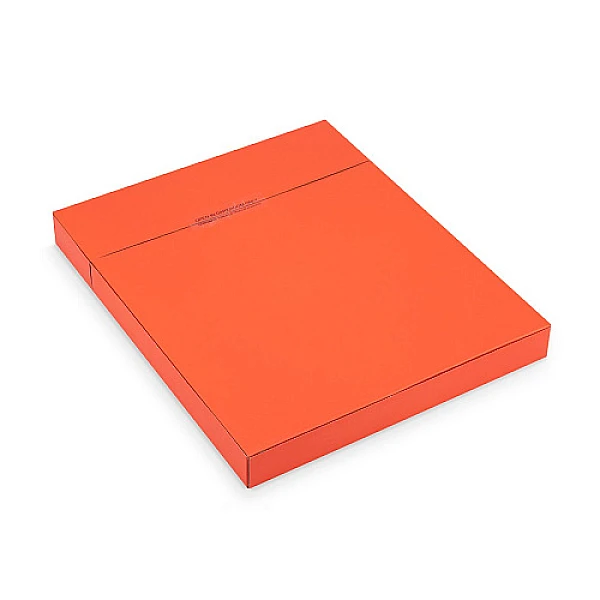

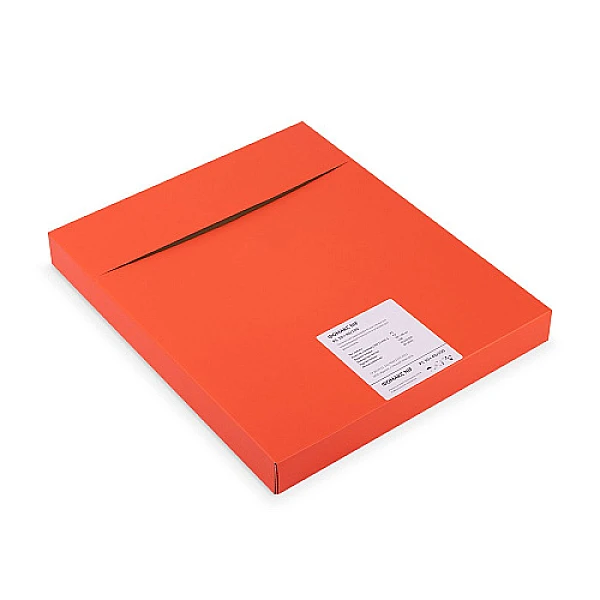

Пленка ФОМАКС Р5 производится в формате листовой радиографической пленки размером 30 × 40 см, упакованной по 100 листов в светонепроницаемый конверт. Существует два варианта упаковки:

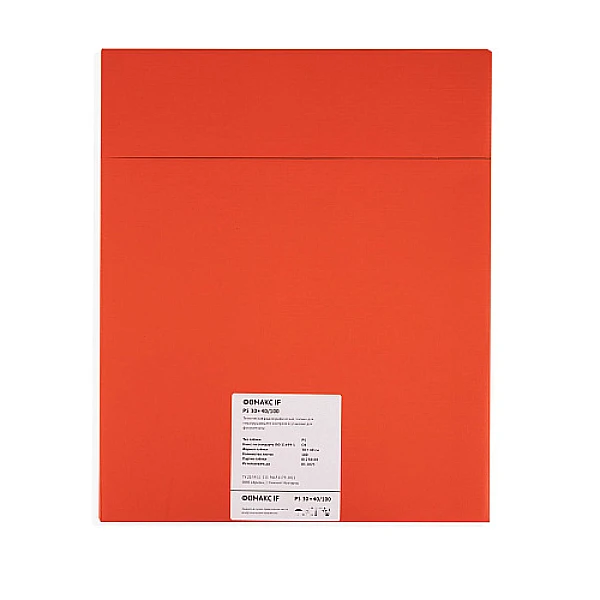

- IF — каждый лист пленки проложен бумагой;

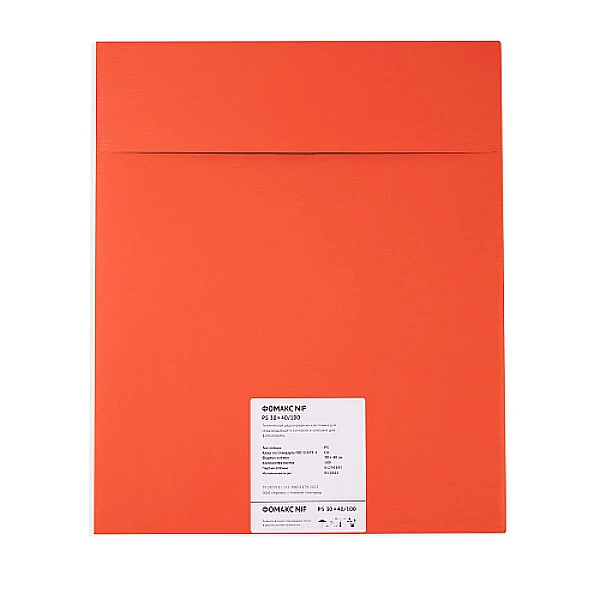

- NIF — листы пленки не проложены бумагой.

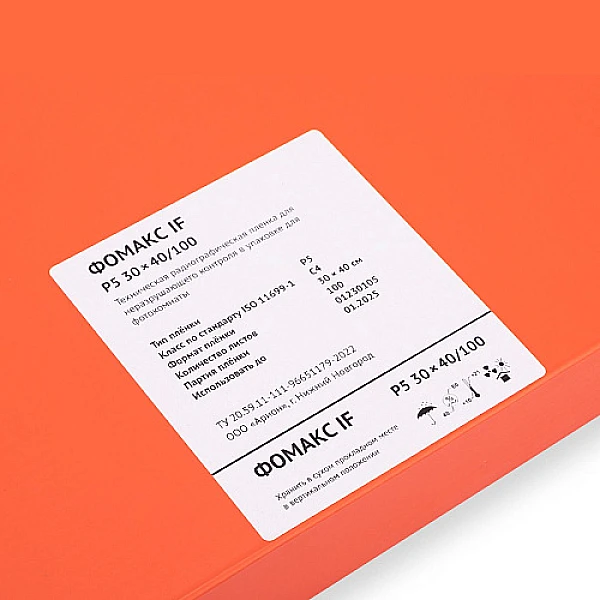

Пример маркировки для заказа радиографической пленки:
ФОМАКС Р5 30×40 IF (50 листов) ТУ 20.59.11-111-96651179-2022
ФОМАКС Р5 30×40 NIF (100 листов) ТУ 20.59.11-111-96651179-2022
Проявка и хранение
Проявку рентгеновской пленки рекомендуется производить с помощью реактивов ФОМАКС, которые поставляются в виде жидких концентратов (краткая инструкция приведена во вкладке «Технические характеристики»). Пленка ФОМАКС одинаково хорошо подходит как для обработки вручную, так и для обработки в автоматических проявочных машинах.
Пленку рекомендуется хранить в сухом прохладном помещении при температуре от +4 до +24 °С, исключая воздействие агрессивных испарений и газов. Также необходимо обеспечить надлежащую защиту пленки от рентгеновских, гамма-лучей и иного проникающего излучения.
| Наименование параметра |
Спецификация по ISO |
ФОМАКС Р5 IX80 | ФОМАКС Р5 IX80HD |
| Класс качества | C4 | C4 | C4 |
| Отношение сигнал/шум | не меньше 150 | 186 | 196 |
| Фактор гранулярности | не больше 0,028 | 0,022 | 0,022 |
| Коэффициент контрастности при D = 2 | не меньше 4,1 | 4,1 | 4,3 |
| Коэффициент контрастности при D = 4 | не меньше 6,8 | 6,8 | 7,0 |
| Оптимальные условия хранения | — | +4...+24 °С | +4...+24 °С |
| Срок годности | — | 3 года | 3 года |
Фотохимическая обработка пленки
Экспонированная пленка должна быть проявлена в течение 2 часов в соответствии с инструкциями, приведенными в таблицах ниже.
Автоматическая проявка
| Химреактивы | Температура химреактива, °С | Время обработки, сек. | Температура высыхания, °С | Расход химреактивов | |
| мл на 1 лист (30 × 40 см) | мл/м² | ||||
| Проявитель Фомакс МП | +28 | 110 | +45...+55 | 80 | 665 |
| +30 | 80 | ||||
| Фиксаж Фомакс МФ | +28 | 110 | 200 | 1665 | |
| +30 | 80 | ||||
Ручная проявка
| Химреактивы | Температура химреактива, °С | Время обработки, сек. | Температура высыхания, °С |
| Проявитель Фомакс РП | +20 | 300 | температура окружающей среды |
| Фиксаж Фомакс РФ | +18...+22 | 300–600 |
Пленка ФОМАКС Р5 производится в формате листовой радиографической пленки размером 30 × 40 см, упакованной по 100 листов в светонепроницаемый конверт.
Существует два варианта упаковки:
- IF — каждый лист пленки проложен бумагой;
- NIF — листы пленки не проложены бумагой.
