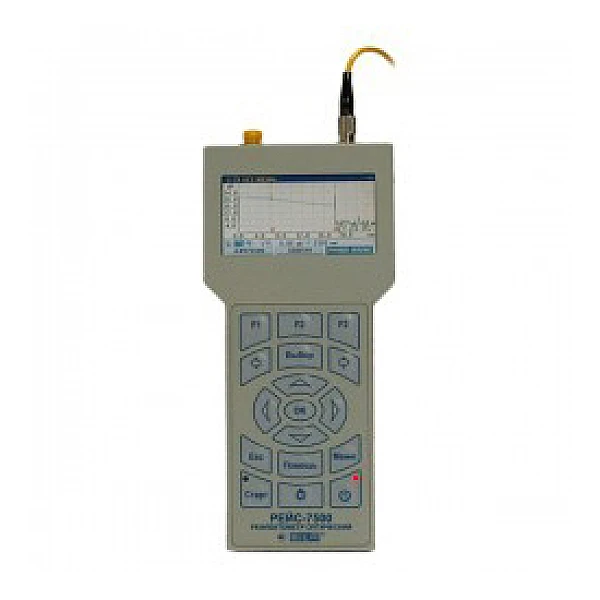

Портативный оптический рефлектометр РЕЙС-7500
Назначение
Полнофункциональный мощный оптический рефлектометр с двумя рабочими длинами волн (1310 / 1550 нм), с оптическим локатором повреждений и цветным экраном.
Имеет большой динамический диапазон, высокую разрешающую способность и точность, малые величины мертвых зон по событиям и по затуханию, отличается особой компактностью и невысокой стоимостью.
Особенности прибора
РЕЙС-7500 работает на основе метода оптической рефлектометрии.
Измерения с помощью оптического рефлектометра основано на явлении обратного рассеяния света в волокне и на отражении света от скачков показателя преломления. Сущность этого метода состоит в том, что в оптическую линию с рефлектометра посылается короткий световой импульс, который распространяется по волокну и, встречая на своем пути неоднородности, частично отражается от них, а частично проходит дальше по оптическому кабелю. При распространении светового импульса по волокну он ослабляется в соответствии с коэффициентом затухания волокна. Очень небольшая часть мощности светового импульса рассеивается. Обратно рассеянное излучение возвращается назад в оптический рефлектометр.
| Параметр | Значение |
|---|---|
| Рабочие длины волны | 1310, 1550 nm - для одномодового волокна ±20nm |
| Динамический диапазон | не менее 30 dB |
| Длительность импульса | 3...20000 ns |
| Мертвая зона по событиям | не более 1,5 m |
| Мертвая зона по затуханию | не более 8 m |
| Разрешающая способность | 0,06 m ... 4 m |
| Погрешность измерения расстояния | ±(0,5m + 0.005% x расстояние + разрешающая способность) |
| Диапазон измеряемых расстояний | от 0,2 до 250 km |
| Показатель преломления | 1,000 ... 2,000 |
| Емкость памяти | 1000 рефлектограмм |
| Тип памяти | встроенная и Flash - диск ( microSD емкостью - до 32GB) |
| Питание | 4 встроенных аккумулятора размера АА |
| Тип устройства зарядки | от стандартного адаптера 12V, (сеть переменного тока 100...240V, бортовая сеть автомобиля 10...14V) |
| Визуализатор дефектов | 650nm ±5nm |
| Отображение информации | Рефлектограммы и результаты обработки отображаются в графическом виде Режимы, параметры и информация - в алфавитно-цифровом и символьном виде |
| Дисплей | Встроенный TFT - экран размера 3,6" с разрешением 460х240 точек, высокая контрастность, подсветка для работы в темноте |
| Коммуникационные порты | - порт USB, - порт для карты microSD |
| Питание | Сеть переменного тока 85...265 В, 47...400 Гц. Встроенные аккумуляторы. |
| Энергопотребление | не более 5 Watt |
| Условия эксплуатации | Диапазон рабочих температур: -10° С... +50° С |
| Габаритные размеры | 106 х 224 х 40 mm |
| Масса | Не более 0,8 kg (со встроенными аккумуляторами) |
