ТИМ КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ
Программная система ТИМ КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ является подсистемой программной системы ТИМ КРЕДО (Технологии Информационного Моделирования КРЕДО), которая обеспечивает доступ к следующей функциональности: анализ и интерпретация результатов повторяющихся геодезических измерений при наблюдениях за деформационно-осадочными процессами, а также возможностью расчета линии тренда развития деформационно-осадочных процессов.
ТИМ КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ может применяться для мониторинга состояния зданий и сооружений, для наблюдения за деформационно-осадочными процессами, контроля опасных участков и для других задач.
- Широкий набор форматов входных данных, возможность настраиваемого импорта в пользовательских форматах.
- Полная поддержка форматов ТИМ КРЕДО ДАТ и ТИМ КРЕДО НИВЕЛИР.
- Возможность использования растровых подложек и векторных данных в распространенных форматах для облегчения восприятия информации и отображения внешнего вида деформируемого объекта.
- Возможность настройки форм выходной документации под требования пользователя и стандарты предприятия.
ИСХОДНЫЕ ДАННЫЕ:
- Данные, полученные в результате импорта файлов:
проектов GDS (КРЕДО ДАТ 3.10-3.12), GDS4 (КРЕДО ДАТ 4.0-4.1), GDS5 (КРЕДО ДАТ 5.0-5.x, ТИМ КРЕДО ДАТ);
проектов NIV (КРЕДО НИВЕЛИР 1.х-2.х) и NIV3 (КРЕДО НИВЕЛИР 3.х, ТИМ КРЕДО НИВЕЛИР);
проектов ТИМ КРЕДО ТРАНСФОРМ и растровых подложек (BMP, TIFF, TIF, JPG, JPEG, PNG, GIF, ECW и JPEG2000) с файлами привязки и со встроенной привязкой;
проектов ТИМ КРЕДО (TopoXML);
файлов обменного формата (DXF/DWG);
текстовых файлов произвольного формата.
- Данные, введенные с клавиатуры.
- Ввод дополнительных данных наблюдений.
- Анализ устойчивости контрольных пунктов каркасной сети геодезического обоснования в плане и по высоте по отношению к начальному и предыдущему циклам наблюдений в соответствии с установленными в подсистеме допусками.
- Анализ скоростей движения контрольных пунктов по всем циклам с выводом данных в табличном виде в протокол.
- Расчет линии тренда развития деформационно-осадочных процессов на основании результатов геодезических измерений, включая различные модели аппроксимации данных.
- Вычисление параметров для отдельных деформационно-осадочных марок.
- Расчет следующих геометрических характеристик плановых деформаций: дилатация, сжатие и растяжение, вращение.

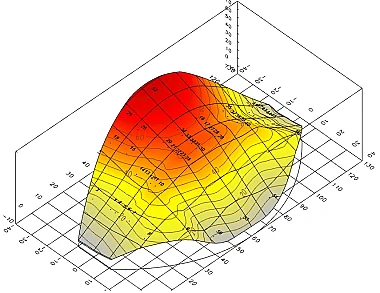

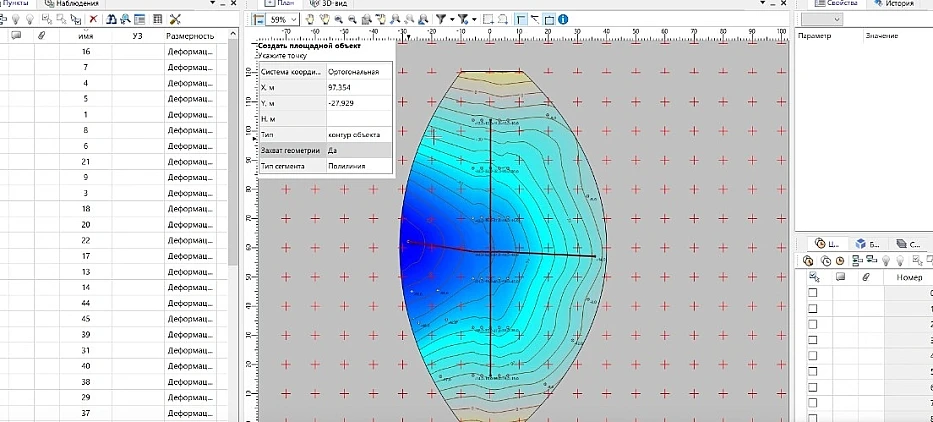

- Построение и отображение при помощи изолиний и градиентной заливки следующих видов деформационной поверхности: абсолютное смещение марок по высоте, скорости смещения марок по высоте, максимальной кривизны деформационной поверхности, изменение произвольных пользовательских данных, измеренных совместно с положениями марок, значения устойчивости контрольных пунктов в плане и по высоте.
- Вычисление значений крена и прогиба для линейных объектов (линий профилей), наклона и кручения для башенных сооружений.
- Создание объекта по маркам, расположенным на внешнем контуре зданий и сооружений, расчет величины и направления наклона, назначение оси объекта, расчет значений прогиба, вывод графиков и ведомостей по смещениям всего объекта и по деформациям оси.
- Установление допустимых значений и расчет колебаний отметок головок рельсов в одном сечении, отметок рельсов на соседних колоннах, а также контроль сужения/расширения колеи кранового пути с учетом используемого типа крана.
- Создание полноценной трехмерной визуализации деформационной поверхности в виде ортографической или центральной проекции с возможностью просмотра динамики процессов в режиме анимации.
- Вычисление параметров для пары деформационно-осадочных марок: продольный, поперечный и вертикальный сдвиги.
- Вычисление пропущенных значений результатов наблюдений марок.
- Смещение перезаложенных марок в плане и по высоте на указанное пользователем значение.
- Создание линий профилей по маркам и вычисление движений марок профиля по высоте.
- Создание пользовательских систем координат для блоков, в том числе непараллельных исходной плоскости, с возможностью автоматического расчета параметров системы координат.
- Построение траекторий и векторов движения марок в плане.
- Расчет пространственно-временных графиков вертикальных смещений и скоростей для линий профиля и осей объектов.
- Отображение и визуализация деформационной поверхности на заданные значения даты и времени.
- Экспорт в чертежную модель деформационной поверхности траекторий и векторов движения марок в плане, а также дополнительных подписей.
- Интерактивное решение инженерно-геодезических задач: обмер, створ-перпендикуляр, линейная и полярная засечки, проекция, пересечение, сетка точек, расчет угла.
- Распределение вспомогательных элементов по слоям с возможностью управления видимостью и захватом элементов, расположенных в них.
- Использование поставочных веб-карт (Google, Bing, Ресурсов Росреестра) и добавление сторонних интернет ресурсов для использования в виде подложки в проекте.
РЕШАЕМЫЕ ЗАДАЧИ:
- Анализ устойчивости пунктов плановой и высотной опорной геодезической сети — контрольных пунктов.
- Расчет параметров скоростей движения контрольных пунктов.
- Анализ результатов циклов наблюдений за смещением деформационно-осадочных марок.
- Анализ результатов циклических измерений произвольных физических величин, выполненных совместно с геодезическими наблюдениями деформаций и осадок.
- Расчет абсолютных значений вертикальных осадок и плановых деформаций.
- Расчет скорости вертикальных осадок и плановых деформаций.
- Расчет крена фундамента и наклона стен сооружения.
- Расчет деформаций зданий и сооружений по маркам, расположенным по внешнему периметру.
- Расчет кривизны деформационной поверхности.
- Расчет средней осадки, неравномерности осадки, коэффициентов аппроксимирующей плоскости.
- Расчет отметок перезаложенных марок с помощью корреляционного анализа.
- Построение пространственно-временных графиков осадок, смещений и скоростей для линий профиля и осей зданий (сооружений).
- Расчет подкрановых путей.
- Расчет деформации башенных сооружений.
- Реализован расчет параметров скоростей движения опорной сети.
- Расчет отметок перезаложенных марок.
- Чертежи графиков по отдельным маркам и по линиям профиля:

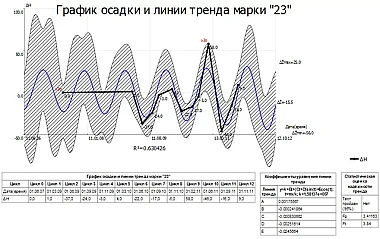

- График развития осадок во времени с вычислением коэффициентов уравнения выбранной линии тренда и указанием прогноза движения марок на указанное время. Отображение области СКО линии тренда. Вывод в подпрофильных таблицах значений дополнительных характеристик из таблицы Наблюдения.
- График развития деформаций во времени.
- График скоростей осадок.
- График двух переменных величин, изменяющихся во времени.
- График абсолютных осадок по линии профиля.
- График пространственно-временных смещений и скоростей.
- Профиль подкранового пути.
- Деформация башенного сооружения.
- Чертежи деформационной поверхности, созданной по результатам абсолютных смещений по высоте, скорости смещений, максимальной кривизне деформационной поверхности в опорных точках.
- Экспорт схемы наблюдений и расположения марок в формате TopoXML.
- Экспорт файлов в формате DXF/DWG, MIF/MID, PDF, SVG.
- Протокол анализа устойчивости контрольных пунктов.
- Ведомости и отчёты с возможностью настройки пользовательского шаблона
- Сводные каталоги всех рассчитываемых в ТИМ КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ деформационных характеристик с выводом данных в формат HTML с максимальной расчетной точностью
| Процессор | Intel Core i3/i5/i7 или аналогичный |
| ОЗУ | не менее 4 ГБ |
| Операционная система |
Astra Linux Common Edition Microsoft Windows 7 x64 Edition Service Pack 1 Microsoft Windows 8.1 x64 Microsoft Windows 10 x64 Microsoft Windows 11 x64 |
Для обеспечения функционирования подсистемы требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
Форматы растров ECW и JPEG2000 доступны при возможности выполнения лицензионного соглашения на использование ERDAS ECW/JP2 SDK (см. https://www.hexagongeospatial.com).
