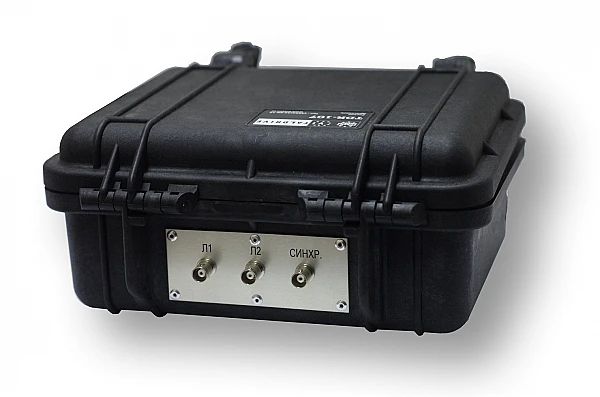

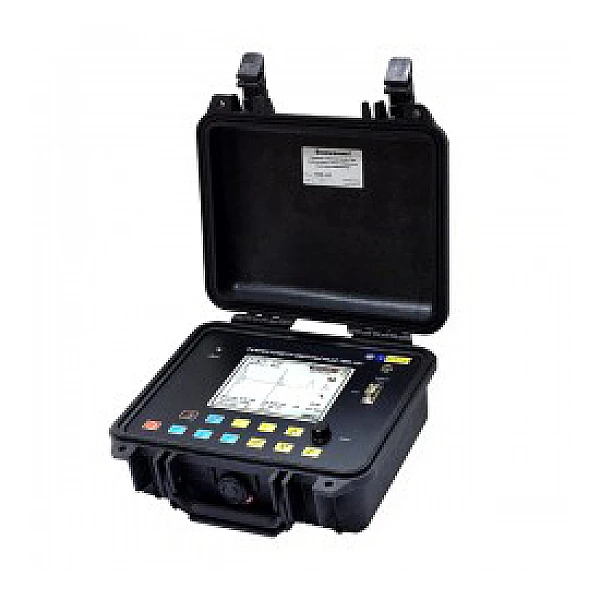

Рефлектометр TDR-107 СТРИЖ-С
156 000 ₽
Оперативная доставка
по всей России
по всей России
Официальный
дилер
дилер
Гарантия
производителя
производителя
Гарантия
низкой цены
низкой цены
Проведем демонстрацию на вашем объекте
Описание
Рефлектометр TDR-107 СТРИЖ-С
TDR-107 – это современный цифровой рефлектометр, специально разработанный для поиска и диагностики повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замыкание кабеля. Реализация дополнительных высоковольтных методов позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.
Назначение и методы измерений
Прибор TDR-107 предназначен для проведения измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом, следующими методами:
- Импульсный метод
- Импульсно-Дуговой Метод
Область применения прибора для измерения длины кабеля
Импульсный рефлектометр TDR-107 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ, СИП и т.п.);
- воздушные кабельные линии;
- компьютерные сети (СКС и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
- для определения длины кабеля при его производстве, складировании и торговле.
Особенности рефлектометра TDR-107:
- возможность применения двух основных современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод и импульсно-дуговой метод;
- измерение в реальном масштабе времени; подавление асинхронных помех;
- отображение рефлектограмм на 5.7″ дисплее с разрешением 320х240 точек;
- энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
- режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
- максимальная дальность – 50 км;
- режим сравнения с рефлектограммой из памяти прибора режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
- встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
- возможность обмена данными с ПК;
- брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью.
Проведем демонстрацию оборудования онлайн
Характеристики
Характеристики TDR-107 СТРИЖ-С
| Режимы измерений |
|
|
| Дисплей | монохромный ЖКИ 5,7” (320х240 пикселей) | |
| Диапазон измерения расстояния (временной задержки) | от 0 до 50000 м (от 0 до 500 мкс) | |
| Поддиапазоны измерения расстояния (временной задержки) |
0 – 250 м (0 – 2.5 мкс); 0 – 500 м (0 -5 мкс); 0 – 1000 м (0 – 10 мкс); 0 – 2500 м (0 – 25 мкс); |
0 – 5000 м (0 – 50 мкс); 0 – 12500 м (0 – 125 мкс); 0 – 25000 м (0 – 250 мкс); 0 – 50000 м (0 – 500 мкс) |
| Инструментальная погрешность измерения расстояния |
от 0.04% до 0.4 % от поддиапазона измерений (от 1 м до 20 м, при КУ=1.50) |
|
| Эффективная частота дискретизации | 100 МГц | |
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом | |
| Длительность зондирующего импульса | от 10 нс до 100 мкс | |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку | |
| Чувствительность приёмного тракта | не хуже 1 мВ | |
| Диапазон перекрываемого затухания | не менее 80 дБ | |
| Диапазон установки коэффициента укорочения | от 1.00 до 3.00, с шагом 0.01 | |
| Диапазон регулировки временной задержки (импульсно-дуговой метод) | от 0 до 4 мс, с шагом 0,2 мс | |
| Синхронизация (импульсно-дуговой метод) |
|
|
| Емкость энергонезависимой памяти рефлектограмм | 100 | |
| Интерфейс с ПК | COМ-порт RS-232 | |
| Время непрерывной работы от аккумуляторной батареи | не менее 8 часов | |
| Время непрерывной работы через зарядное устройство | не ограничено | |
| Габаритные размеры | 70х246х124 мм | |
| Диапазон рабочих температур | от -20 °С до +40 °С | |
| Масса прибора с аккумуляторной батареей | не более 2,5 кг | |
Комплектация
Комплектация TDR-107 СТРИЖ-С
- Рефлектометр импульсный TDR-107 (1 шт.)
- Зарядное устройство (1 шт.)
- Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодил (2 шт.)
- Кабель соединительный 1.0 м, 75 Ом, BNC.M-BNC.M (2 шт.)
- Руководство по эксплуатации TDR-107 (1 шт.)
- Компакт-диск с программным обеспечением (1 шт.)
- Сумка для аксессуаров (1 шт.)
- COM-кабель для подключения к ПК (1 шт.)
Дополнительная комплектация
- Генератор дуговых разрядов ADG-200-2 (10 кВ, 200 Дж, 30 кг)
- Устройство переходное УП-1 для работы на кабелях под напряжением до 380 В;
- Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
- Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25.4 мм
- Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы
- Переходник BNC.M – клеммы
