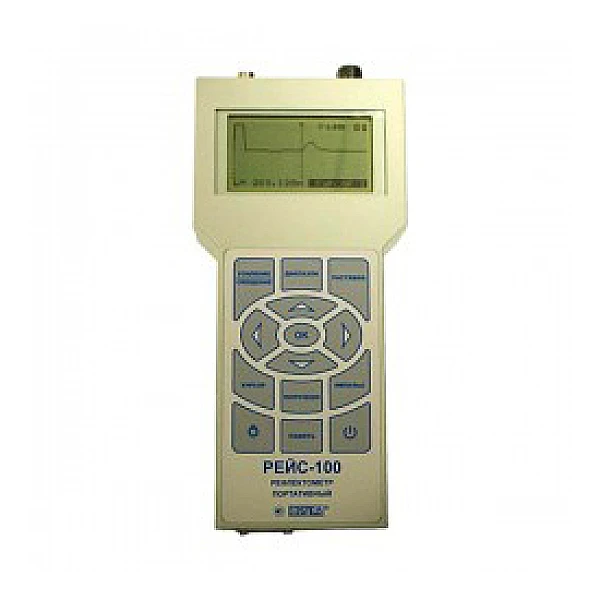

Рефлектометр портативный РЕЙС-100
Назначение
Рефлектометр портативный РЕЙС-100 является упрощеным вариантом прибора РЕЙС-105М.
Рефлектометр РЕЙС-100 это недорогой, простой в применении, надежный импульсный рефлектометр для металлических линий, построенный на базе проверенных технических решений.
Несмотря на свою простоту РЕЙС-100 является полнофункциональным импульсным рефлектометром, предназначенным для широкого применения в практике поиска повреждений и силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов.
Прибор РЕЙС-100 позволяет
- Обнаружить наличие неоднородностей и места повреждения в линии.
- Определить характер повреждения (обрыв, короткое замыкание и др.).
- Измерить длину кабеля.
- Оценить величину волнового сопротивления линии.
- Измерить коэффициент укорочения в линии, когда длина линии (кабеля) известна.
- Определить расстояние до места перепутывания жил в кабеле.
| Параметр | Значение |
|---|---|
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): | 12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, 6400 метров |
| Коэффициент укорочения: | Установка или измерение в пределах 1,00...4,00 |
| Зондирующий сигнал: | Импульс амплитудой 4В на нагрузке 50 ом, длительностью 8 нс...4000 нс |
| Выходное сопротивление: | 20...450 Ом |
| Перекрываемое затухание: | Не менее 60 дБ |
| Инструментальная погрешность измерения расстояния: | не более 0,2 % |
| Разрешающая способность по расстоянию: | не хуже 4 сантиметров |
| Режимы измерения: | Нормальный - отображение рефлектограммы со входа; Сравнение - наложение двух рефлектограмм (линия-память, память-память); Разность - вычитание рефлектограмм (линия-память, память-память). |
| Детализация: | Растяжка рефлектограммы вокруг курсора в 2, 4, 8, 16, ... 2048 раз |
| Память: | Запоминание 20 рефлектограмм. |
| Время хранения информации во внутренней памяти | не менее 3 лет. |
| Борьба с помехами и шумами: | Отстройка от аддитивных помех и шумов за счет усреднения (1...100 раз). |
| Дисплей: | LCD индикатор 128х64 точки, с подсветкой |
| Питание: | Четыре батареи (аккумулятора) типа АА, внешнее питание 4...6В |
| Энергопотребление: | не более 2,5 Вт |
| Условия эксплуатации: | Диапазон рабочих температур: -10° С... +50° С |
| Габаритные размеры: | 106 х 224 х 40 мм |
| Масса: | Не более 0,7 кг (с установленными батареями) |
- Прибор РЕЙС-100;
- Аккумуляторы размера АА - 4 шт.;
- Кабель присоединительный;
- Кабель соединительный (2 м);
- Кабель контроля частоты калибратора;
- Предохранитель ВП-1-1 (0,25А);
- Руководство по эксплуатации;
- Сумка для переноски;
- Зарядное устройство для аккумуляторов АА - по отдельному заказу.
