Рефлектометр РИ-307USBм СТРИЖ
РИ-307USBм СТРИЖ является полным функциональным аналогом РИ-307 СТРИЖ при существенно меньшей цене и габаритах.

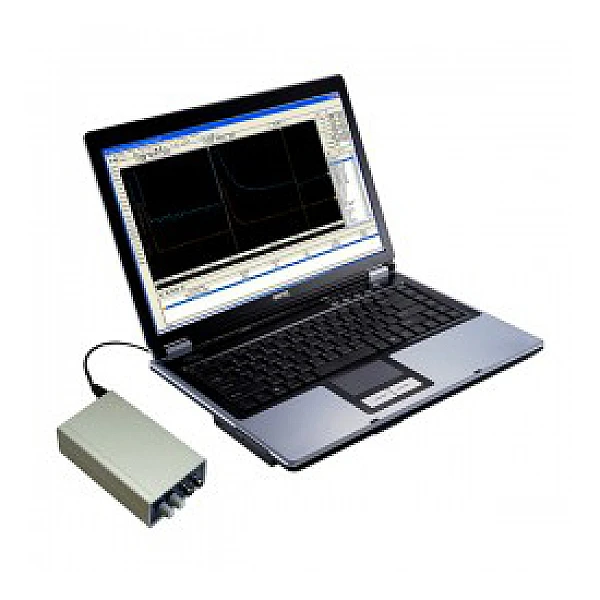

Рефлектометр РИ-307USBм СТРИЖ предназначен для работы в едином комплексе с персональным компьютером.
Импульсный рефлектометр РИ-307USBм СТРИЖ – это двухканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар, "мерцающие" неоднородности).
Назначение рефлектометра РИ-307USBм СТРИЖ
Прибор РИ-307USBм СТРИЖ предназначен для проведения следующих измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:
- Измерение длин кабелей;
- Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- Измерение коэффициента укорочения линии при известной ее длине;
- Определение характера повреждений.
Импульсный рефлектометр РИ-307USBм СТРИЖ применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- Медножильные кабели связи (ТПП, МКС и т.п.);
- Кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- Силовые кабели (АСБ, ВВГ, СИП и т.п.);
- Воздушные кабельные линии;
- Компьютерные сети (СКС и т.п.);
- Телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
- Для определения длины кабеля при его производстве, складировании и торговле
Особенности рефлектометра РИ-307USBм СТРИЖ:
- Исполнение в виде выносного блока, подключаемого к ПК по USB;
- Питание по шине USB (не требует аккумуляторов и блока питания);
- Управление и отображение результатов измерения на персональном компьютере;
- Два параллельных канала;
- Измерение в реальном масштабе времени;
- Максимальная дальность - 64 км;
- Высокое разрешение по дальности: 12,5 см в диапазонах 62,5 м – 1 км; 25 см – 8 м в диапазонах 2 км – 64 км;
- Двухкурсорная измерительная система;
- Возможность детального рассмотрения любого участка рефлектограммы;
- Подавление асинхронных помех;
- Режим выявления непостоянных во времени неоднородностей;
- Сравнение до пяти рефлектограмм (две линии и три рефлектограммы из памяти);
- Режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
- Режим регистрации разбитости пар;
- Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.
Область применения
Импульсный рефлектометр РИ-307USBм применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ, СИП и т.п.);
- воздушные кабельные линии;
- компьютерные сети (СКС и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
- для определения длины кабеля при его производстве, складировании и торговле.
Характеристики РИ-307USBм СТРИЖ
| Диапазон измерения расстояния (временной задержки) | от 0 до 64000 м (от 0 до 640 мкс) | |
| Поддиапазоны измерений |
0 – 62,5 м (0 – 0,625 мкс), 0 – 125 м (0 – 1,25 мкс); 0 — 250 м (0 – 2,5 мкс); 0 — 500 м (0 -5 мкс); 0 — 1000 м (0 — 10 мкс); 0 — 2000 м (0 — 20 мкс); |
0 — 4000 м (0 — 40 мкс); 0 — 8000 м (0 — 80 мкс); 0 — 16000 м (0 — 160 мкс); 0 — 32000 м (0 — 320 мкс); 0 — 64000 м (0 — 640 мкс) |
| Инструментальная погрешность измерения расстояния |
от 0.01% до 0.2% в зависимости от поддиапазона измерений от 12,5см до 8м при КУ=1.500 |
|
| Эффективная частота дискретизации | 800 МГц | |
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом | |
| Длительность зондирующего импульса | от 10 нс до 50 мкс | |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку (20 В в режиме х/х ) | |
| Чувствительность приёмного тракта | не хуже 1 мВ | |
| Диапазон перекрываемого затухания | не менее 80 дБ | |
| Диапазон установки коэффициента укорочения | от 1.000 до 3.000, с шагом 0.001 | |
| Время непрерывной работы | не ограничено | |
| Диапазон рабочих температур | от -20 °С до +40 °С | |
| Габаритные размеры | 175х95х47 мм | |
| Масса | не более 0,3 кг | |
Комплектация
- Рефлектометр импульсный РИ-307USBм СТРИЖ- 1 шт.
- Кабель USB 2.0 (А-В) - 1 шт.
- Кабель соединительный 1.5 м - 2 шт.
- Руководство по эксплуатации РЭ - 1 шт.
- Сумка для аксессуаров - 1 шт.
- Компакт-диск с программным обеспечением - 1 шт.
Дополнительная комплектация
- Устройство переходное УП-1.
- Кабель-удлинитель 2 м.
- Кабель соединительный 1,5 м на концах изолированный зажим типа »крокодил» с шириной захвата 25.4 мм.
- Кабельсоединительный 0,1 м.
- Переходник BNC - клеммы.
