Переносной рентгеновский аппарат постоянного потенциала АРСЕНАЛ 200 ПС
Панорамный рентгеновский аппарат АРСЕНАЛ 200ПС применяется в промышленной дефектоскопии для оценки качества соединений металлоконструкций радиографическим методом. Массогабаритные характеристики рентгенаппарата и широкий телесный угол пучка рентгеновского излучения открывают возможность использования АРСЕНАЛ 200 ПС в полевых условиях для проверки кольцевых стыковых сварных соединений магистральных трубопроводов с применением панорамной схемы просвечивания из центра трубы. При наличии кабины радиационной защиты персонала эксплуатация АРСЕНАЛ-200ПС возможна и в производственных помещениях.
- Производительность
- Хорошее качество рентгенограмм
- Мобильное исполнение
- Простота в эксплуатации
- Беспроводное управление началом экспозиции с расстояния до 75 м
- Стабильная работа при минусовых температурах
- Универсальность в плане электропитания (~ 100÷240 В, 24 В, 12 В — АКБ, бортовая сеть автомобиля)
- Дополнительные принадлежности для размещения оборудования в месте проведения контроля (опция)
- Гарантия производителя — 2 года
Конструктивные особенности рентгенаппарата АРСЕНАЛ 200ПС
АРСЕНАЛ 200 ПС относится к типу переносных рентгеновских аппаратов постоянного потенциала, с возможностью регулировки тока и напряжения на аноде вакуумной трубки. Высоковольтный трансформатор, формирующий напряжение питания трубки, и сама трубка располагаются в одном корпусе. Такую конструкцию рентгеновских генераторов называют моноблочной.
Система охлаждения излучателя АРСЕНАЛ 200 ПС - масляная с принудительной конвекцией (внутри имеется циркуляционный насос). Температуру масла контролируют термодатчики. Встроенная система автоматической блокировки выключит рентгеновский аппарат, если значение температуры внутри излучающего блока превысит порог +70 °C.
Работой генерирующего блока АРСЕНАЛ 200 управляет выносной пульт управления (БПУ РК — блок питания и управления), который подключается к генератору с помощью высоковольтного кабеля. Электронная схема БПУ-РК осуществляет стабилизацию установленных значений тока и напряжения на аноде трубки, управляет таймером экспозиции, генерирует сигналы предупреждения и защиты, необходимые для безопасной эксплуатации прибора.
Прибор может эксплуатироваться в температурном диапазоне −45 ÷ +40 °C при влажности воздуха не более 80 % (t = +25 °C) и атмосферном давлении 84 ÷ 107 кПа.
Интерфейс управления

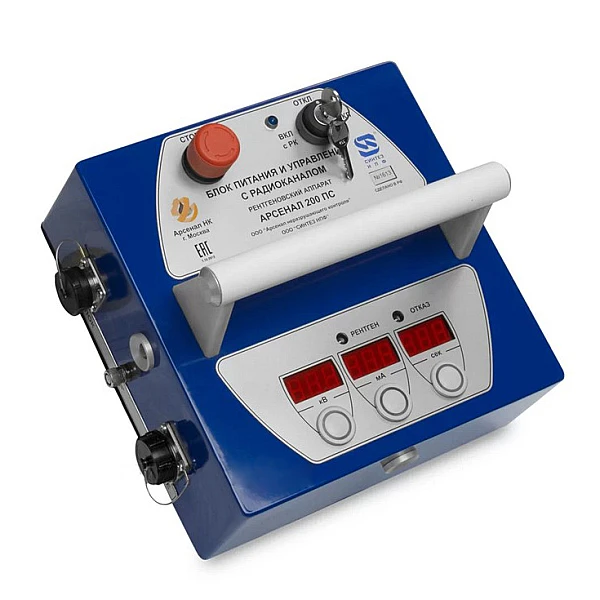

Органы управления рентгеновским аппаратом располагаются в верхней части корпуса БПУ-РК. Это электромеханический замок безопасности, кнопка «СТОП» для аварийной остановки генерации излучения, три кнопки с подсветкой для установки режима питания рентгеновской трубки и настройки таймера экспозиции. Значения таймера, анодного тока и напряжения контролируются с помощью сегментных LED-индикаторов. По светодиодным индикаторам «РЕНТГЕН» и «ОТКАЗ» можно понять, в каком режиме работы находится моноблок АРСЕНАЛ 200.
Гарантии изготовителя
Моноблочные рентгеновские аппараты АРСЕНАЛ 200ПС изготовлены в соответствии с обязательными требованиями государственных стандартов и действующей технической документацией. Изготовитель обеспечивает гарантийный ремонт изделия при соблюдении потребителем условий и правил эксплуатации, хранения и транспортировки изделия, установленных эксплуатационной документацией. Гарантийный срок на поставляемое оборудование, за исключением рентгеновской трубки — 2 года с момента передачи прав на изделие покупателю. Гарантийный срок на рентгеновскую трубку — 1 год (прописан в паспорте на трубку 1,2 БПК 12-200).
| Предельные значения параметров изделия | |
| Мощность на аноде трубки, Вт | 300 |
| Анодное напряжение, кВ | 200 |
| Анодный ток, мА | 3 |
| Мощность в диапазоне 100-200 кВ, Вт | 300 |
| Диапазон изменения параметров | |
| Анодное напряжение на рентгеновской трубке, кВ | 100 - 200 |
| Ток анода рентгеновской трубки, мА | 0,1 - 3,0 |
| Время экспозиции, сек | 1 - 998 |
| Время задержки начала экспозиции, сек | 0 - 60 |
| Дискретность изменения параметров | |
| Анодное напряжение, кВ | 1,0 |
| Анодный ток, мА | 0,01 |
| Время экспозиции, сек | 1 |
| Время задержки экспозиции, сек | 5 |
|
Рабочий пучок рентгеновского излучения (прямой, конический, ось пучка направлена перпендикулярно оси блока излучателя) |
|
| Плоские углы при вершине, градусы | 40 × 360 |
| Размер фокусного пятна | 1,5 × 3,5 |
| Мощность дозы рентгеновского излучения (при максимальных анодном напряжении и мощности, на расстоянии 1 м) | |
| По оси диаграммы направленности в рабочем пучке, не менее, Зв/ч | 0,8 |
| В сторону, противоположную оси диаграммы направленности при закрытой технологической заглушкой "АРСЕНАЛ 200 ПС" рабочей диаграмме направленности, не более, мЗв/ч | 2,0 |
| Питание изделия | |
| Напряжение однофазной сети переменного тока, В | 100 ÷ 240 |
| Частота сети переменного тока, Гц | 50 ÷ 60 |
| Номинальное напряжение источника постоянного тока, В | 24 ± 2 |
| Номинальное напряжение источника постоянного тока (при питании через блок преобразователя с 12/24 В), В | 12 ± 2 |
| Потребляемая мощность, не более, Вт | 450 |
| Температура окружающей среды | |
| Диапазон рабочих температур, °C | -45 ÷ +40 |
| Диапазон температур хранения, °C | -50 ÷ +50 |
| Габаритные размеры основных частей | |
| Габариты моноблока "АРСЕНАЛ 200ПС", мм | Ø130 × 593 |
| Габариты блока питания и управления (БПУ-РК), мм | 260 × 260 × 210 |
| Габариты дистанционного пульта управления (радиобрелок), мм | 60 х 40 х 15 |
| Длина соединительного кабеля (моноблок - БПУ-РК), м | 5 |
| Длина сетевого кабеля с евровилкой, м | 2 |
| Масса основных частей изделия | |
| Моноблок "АРСЕНАЛ-200ПС", кг | 7,6 |
| Блок питания и управления (БПУ-РК), кг | 4,9 |
| Пульт дистанционного управления (радиобрелок), кг | 0,03 |
| Кабель соединительный (моноблок - БПУ-РК), кг | 0,97 |
| Кабель сетевой с евровилкой, кг | 0,21 |

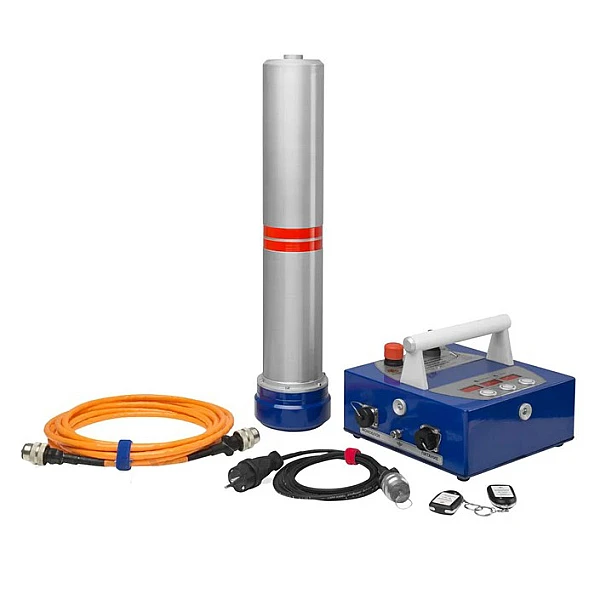

| Излучающий блок "АРСЕНАЛ 200 ПС" | 1 шт. |
| Блок управления и питания с функцией управления началом экспозиции по радиоканалу "АРСЕНАЛ 200 ПС" (ПБУ-РК) | 1 шт. |

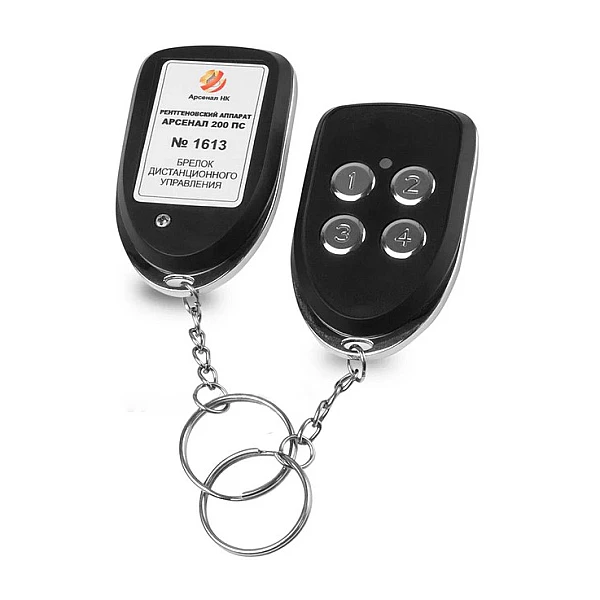

| Устройство беспроводного управления (радио брелок) | 2 шт. |
| Соединяющий кабель (моноблок - БПУ-РК) длиной 5 метров | 1 шт |
| Кабель сетевой европейского стандарта длиной 2 м | 1 шт. |
| Ключ от замка безопасности | 2 шт. |
| Комплект эксплуатационной документации (паспорт, техническое описание, инструкция по эксплуатации) | 1 шт. |

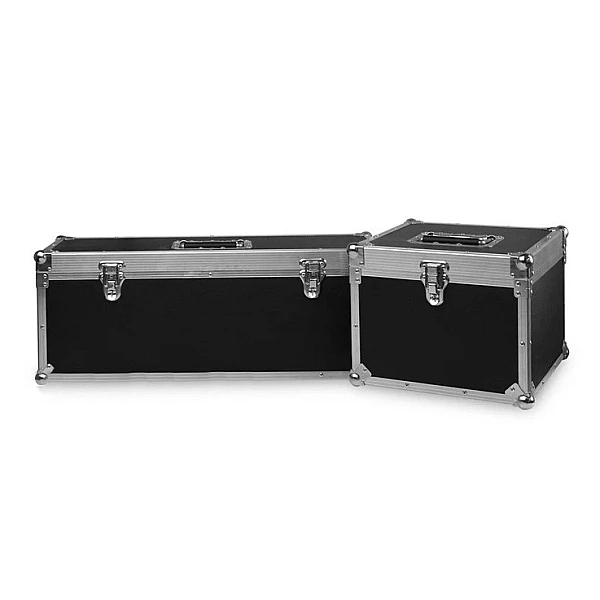

| Кофр для хранения и транспортировки излучающего блока | 1 шт. |
| Кофр для хранения и транспортировки ПБУ-РК | 1 шт. |
