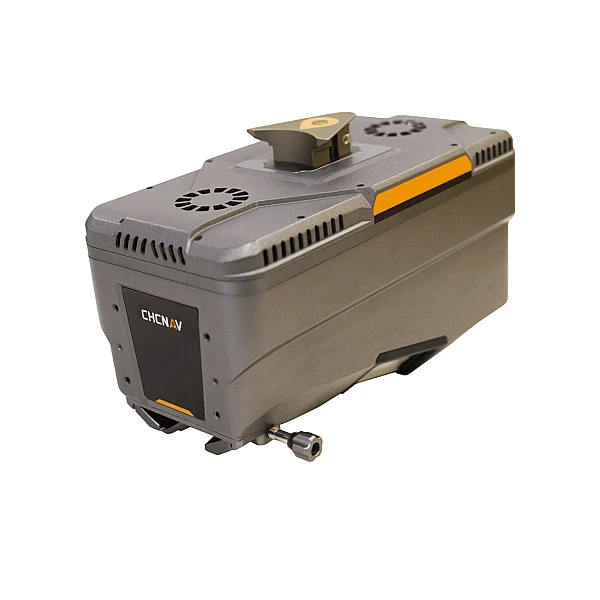

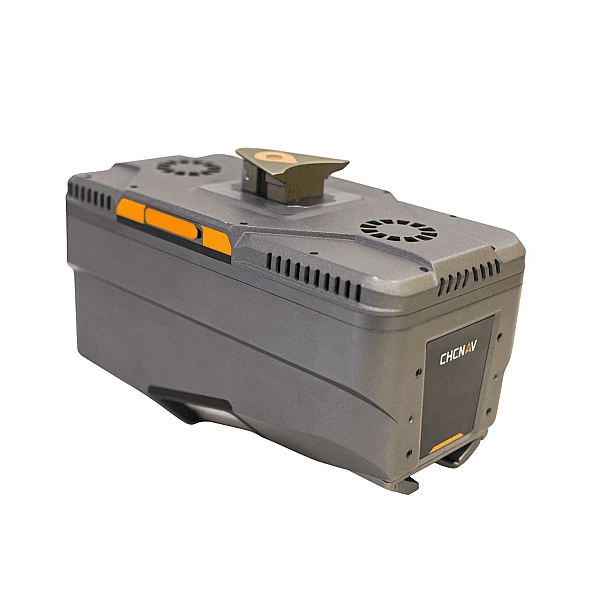

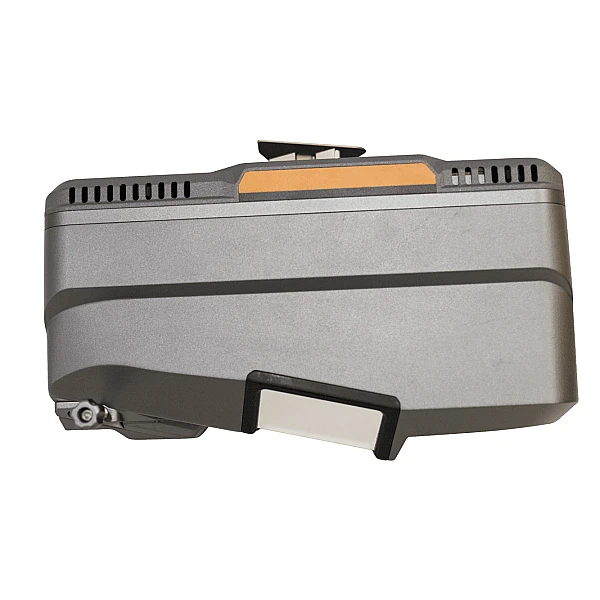

Сканер лазерный аэросъемочный AlphaAir 15
- Госреестр №92047-24
по всей России
дилер
производителя
низкой цены
AlphaAir 15 - одна из новейших разработок для воздушного лазерного сканирования, объединяющий в себе дальнобойный высокоточный лидар разработки CHCNAV, современную навигационную плату и качественную инерциальную систему. Сканер предназначен для получения плотного облака точек при полётах на высотах до 700 метров с возможностью регистрации до 16 отражений, что делает его подходящим для выполнения мелкомасштабных съёмок, особенно в районах со значительным перепадом рельефа. AlphaAir 15 использует стандартный AlphaPort для установки на любое подходящее воздушное судно, с возможностью дополнения различными камерами для выполнения за один полет как лидарной съемки, так и фотографирования. Вместе с программным обеспечением для обработки облаков точек и аэрофотоснимков вы получаете высокоэффективное и доступное решение для получения трехмерных данных сантиметрового уровня точности. Всего за один короткий полёт с AlphaAir 15 вы отснимете территорию в несколько раз больше и получите данные, превосходящие по качеству существующие решения для ВЛС аналогичного ценового уровня.
- БОЛЬШАЯ ДАЛЬНОСТЬ
AlphaAir 15 измеряет расстояния до 1800 метров, что подходит для полётов на высотах от 500 до 700 метров. Лидар поддерживает регистрацию до 16 отражений, что увеличивает возможность съёмки территорий с плотной растительностью.
- ПЛОТНОЕ ОБЛАКО
Поле зрения лидара - 75° , скорость сканирования – до 2 млн импульсов в секунду позволяет производить высокодетальное сканирование. При высоте полёта 250 метров плотность облака точек достигает 250 точек на м2.
- УСТАНОВКА НА ЛЮБЫЕ ЛЕТАТЕЛЬНЫЕ АППАРАТЫ
Вам не нужно больше подключать отдельно питание и антенну - благодаря быстросъёмному креплению AlphaPort и адаптеру вы сможете установить систему на любой беспилотный или пилотируемый летательный аппарат.

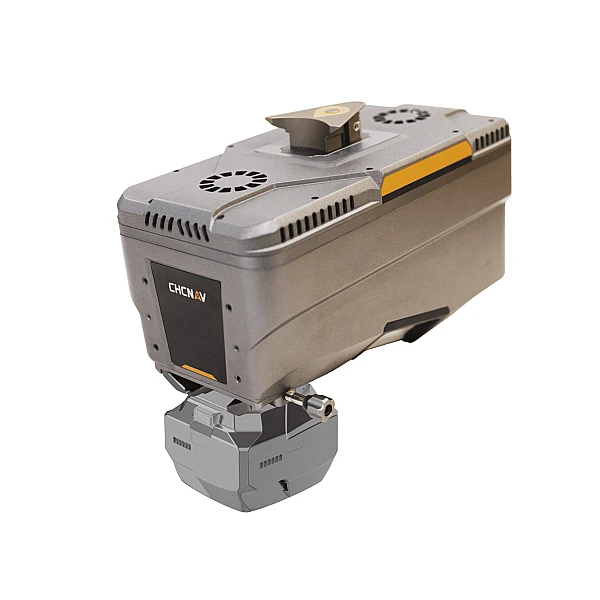

- СМЕННЫЕ КАМЕРЫ
Система оснащена универсальным быстросъёмным разъёмом AlphaPort для возможности быстрой установки камер различного типа.
- МАЛЫЕ ГАБАРИТЫ
AlphaAir 15 имеет малые габариты и вес менее 2.5 кг, что позволяет летать дольше и устанавливать систему на различные виды БПЛА.
- ВЫСОКАЯ ЭФФЕКТИВНОСТЬ
CHCNAV предлагает полное решение для лазерного сканирования – полностью автоматизированный процесс измерений, просмотр данных в реальном времени в полевом ПО SmartGo, полуавтоматическая обработка данных в программе CoPre с возможностью обработки траектории, получения раскрашенного облака точек, создания ортофотоплана и 3D-моделей.
| Название | Значение |
|
СКП абсолютная в плане |
5 см |
|
СКП абсолютная по высоте |
5 см |
|
Условия достижения указанной погрешности |
Без использования контрольных точек |
|
Крепления |
Быстросъемный интерфейсный разъём AlphaPort; установка на любой БПЛА через адаптер AlphaPort |
|
Масса, кг |
2,5 |
|
Размеры, см |
24.7 х 12.6 х 15.6 |
|
Поле зрения |
75° |
|
Максимальная скорость сканирования |
2 000 000 изм/с |
|
Класс лазерного излучения |
1 (в соответствии IEC 60825-1:20145) |
|
Принцип измерений |
Импульсный, цифровая обработка сигнала, онлайн обработка формы сигнала |
|
Частота лазерного излучения (PRR) |
100-500 кГц |
|
Скорость вращения зеркала |
Настраиваемая, от 50 до 600 скан линий/сек |
|
Количество отражений |
до 16 |
|
Максимальная дальность сканирования, м |
до 1 800 м |
|
Минимальная дальность, м |
5 м |
|
Угол расходимости пучка |
0.032° |
|
СКП измерения расстояния |
15 мм (1σ,@150 м) |
|
Шум измерений |
5 мм (1σ,@150 м) |
|
Угловое разрешение |
0.001° |
|
ГНСС-плата |
Трёхчастотная, ГЛОНАСС, GPS, BeiDou, Galileo, 5 Гц |
|
Частота обновления данных |
до 600 Гц |
|
СКП определения местоположения без потери сигнала ГНСС |
0.005° крен/тангаж, 0.010° − курс; 1 см в плане, 2 см по высоте |
|
Дополнительные камеры |
Возможность подключения внешних камер C5, C6, C30 |
|
Порты |
1 х порт AlphaPort (питание, ГНСС-антенна) 1 х порт AlphaPort (подключение камеры) |
|
Память |
1 х 512 Гб (съёмная память, поддержка до 1 Тб) |
|
Рабочая температура |
от -20 °C до +50 °C |
|
Температура хранения |
от -20 °C до +60 °C |
|
Класс пыле-влаго защиты |
IP64 |
|
Влажность (рабочая) |
80%, без конденсации |
|
Входное напряжение, В |
DC 24 (13 ~ 27) |
|
Энергопотребление |
60 Вт |
