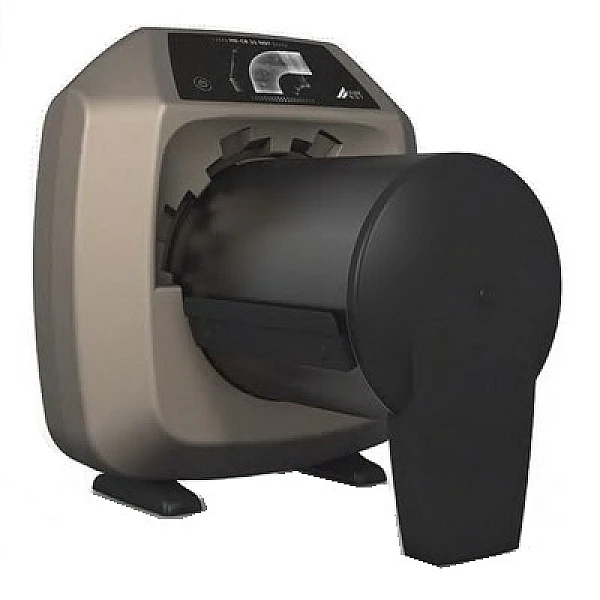

Сканер запоминающих пластин HD-CR 35 NDT
Опыт эксплуатации сканеров запоминающих пластин показывает, что малое пятно лазера обеспечивает высокое базовое пространственное разрешение, в тоже время соотношение сигнал/шум при этом относительно низкое. С другой стороны при большем размере лазерного пятна базовое пространственное разрешение ниже, зато соотношение сигнал/шум относительно высокое.
|
|
|
|
|
|
Выгодно Существенное сокращение затрат на расходные материалы |
Качество изображения Отличное качество изображения - как на пленке или лучше |
Огромный опыт Технология проверена на более чем 25 000 устройств |
Кристально чистые Автоматическая настройка лазера для оптимального соотношения сигнал/шум |
MADE IN GERMANY Разработано и произведено в Германии |
Уникальная технология фокусировки лазера TreFoc
Новая уникальная технология фокусировки лазера TreFoc позволяет настраивать размер лазерного пятна. Внутри лазерной трубки находится высокоточный механизм ирисовой диафрагмы. Сдвигая или раздвигая лепестки диафрагмы, механизм изменяет диаметр лазерного луча. Пользователю предлагается 3 предустановленных размера лазерного пятна 12,5, 25 и 50 мкм.
Что подразумевает технология TreFoc и как она работает.
TreFoc - название новой технологии фокусировки лазера, реализованной только в системах от DÜRR NDT. С TreFoc лазерный луч идеально настраивается для обеспечения оптимального изображения и наивысшего отношения сигнал/шум в любой области применения.Ирисовая диафрагма внутри лазерной трубки настраивает диаметр лазерного луча. Для каждого объекта контроля и типа запоминающей пластины может быть выбран оптимальный диаметр лазерного луча, обеспечивая таким образом достижение оптимального результата в каждой конкретной области применения.
Вне зависимости от задачи контроля - изображение высокого разрешения или измерение коррозии на малых экспозициях - уникальная технология TreFoc постоянно обеспечивает наилучшее изображение с наивысшим соотношением сигнал/шум.
Принцип изменения диаметра лазерного луча учитывает максимальное разрешение запоминающих пластин, доступных на рынке.
Таким образом, каждый тип запоминающей пластины может быть считан с помощью лазерного луча, сфокусированного специально для этой пластины, при этом, всегда достигая наилучшего изображения с низким уровнем шумов.
|
50 µm Измерение коррозии, обзорные изображения |
|
25 µm Измерение коррозии, контроль сварных швов |
|
12,5 µm Контроль сварных швов, аэрокосмос, композиты |
Компьютерная радиография никогда не была умнее!
Преимущества:
Новые формы организации проведения НК
Новая конструкция сканера HD-CR 35 NDT со встроенными мини ПК, сенсорным дисплеем, модулем для хранения изображений, модулем беспроводного подключения в сочетании с компактностью, кейсом для транспортировки и емким аккумулятором предоставляет новые возможности по организации процесса неразрушающего контроля.1. Применение на выезде
Перед выездом к месту проведения работ сканер упаковывается в кейс, туда же устанавливается предварительно заряженный аккумулятор.
По прибытии к месту проведения контроля с кейса со сканера снимается верхняя крышка, он включается. На сканере выбирается оптимальный для решения задачи набор настроек. После экспонирования запоминающая пластина считывается. Полученное изображение отображается на встроенном дисплее. Специалист оценивает пригодность изображения к расшифровке. В случае отрицательного решения, ОК экспонируется повторно при скорректированных параметрах. В случае положительного решения, изображение сохраняется на карте памяти сканера.
После завершения работ сканер или только карта памяти с сохраненными снимками возвращаются в лабораторию. Карта памяти подключается к ПК с установленным специализированным ПО. Снимки копируются в базу снимков и с помощью широкого инструментария специализированного ПО производится расшифровка снимка.
2. Применение в условиях стационарного производства
На каждый новый ОК создается карта контроля, в которой помимо параметров экспонирования указываются оптимальные параметры считывания запоминающей пластины учитывающие требования к чувствительности контроля, радиационную толщину, тип источника, тип запоминающей пластины и др.
При поступлении ОК на участок проведения контроля, оно идентифицируется посредством считывания нанесенного на него штрих-кода. По локальной сети в сканер из базы карт контроля загружаются параметры считывания ЗП. Экспонированная пластина считывается сканером в соответствии с загруженными параметрами. Полученный снимок проходит предварительную оценку, и если признается пригодным к расшифровке сохраняется в базе снимков с привязанными к нему идентификатором ОК, параметрами экспонирования , параметрами считывания ЗП.
Расшифровка сохраненных снимков производится на удаленных рабочих местах, которые могут находиться в любом месте предприятия.
3. Обычное применение
Сканер подключается непосредственно к стационарному ПК или ноутбуку. Управление режимами считывания ЗП производится в специализированном ПО установленном в компьютере. Считанное с ЗП изображение передается на подключенный к нему ПК. После чего оно расшифровывается и сохраняется в базе снимков.
Технические характеристики сканера HD-CR 35 NDT New!
Технические характеристики | HD-CR 35 NDT New! |
Технология TreFoc | Да |
Размер лазерного пятна на поверхности пластины, мкм | 12,5 / 25 / 50 |
BSR (Базовое Пространственное Разрешение), мкм | 40 |
Разрядность уровней серого, бит/уровней серого | 16 / 65 535 |
Дисплей (размер, дюйм / разрешение, пикс) | 4,3 / 800 x 480 |
Встроенный мини ПК | Да |
Максимальный объем карты памяти SDHC, Гб | 32 |
Интерфейс подключения к ПК | Ethernet , Wi-fi |
Программное обеспечение | D-Tect, X-Vizor |
Температурный диапазон, °C | от 10 до 35 |
Уровень шума, дБ | 39 |
Размеры (В х Ш х Г), см | 40 x 37 x 47 |
Вес, кг | 17,5 |
Электропитание, В | 100 – 240 |
Частота, Гц | 50 – 60 |
Мощность, Вт | < 140 |
Автономное питание от аккумулятора | Да |
Комплект поставки
- сканер,
- ноутбук,
- программное обеспечение
- набор кассет.
Аксессуары:
- аккумуляторные источники питания,
- различные транспортные футляры для переноски и работы в полевых условиях,
- средства для очистки пластин и сканеров.
