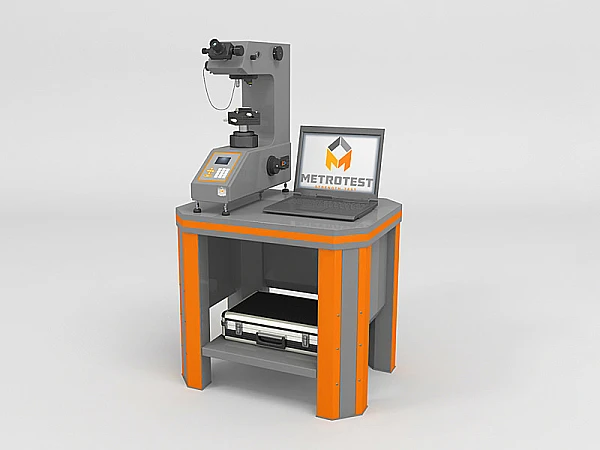

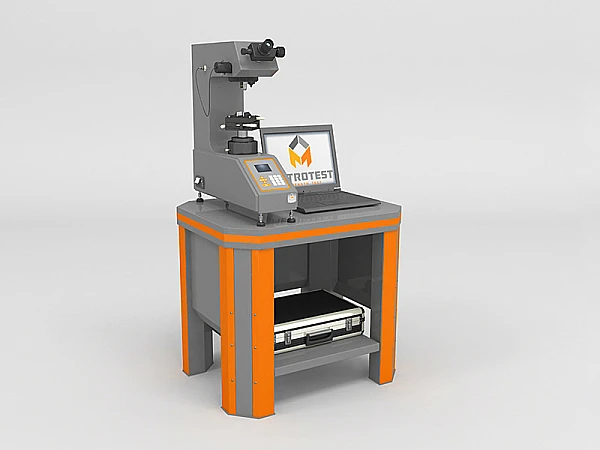

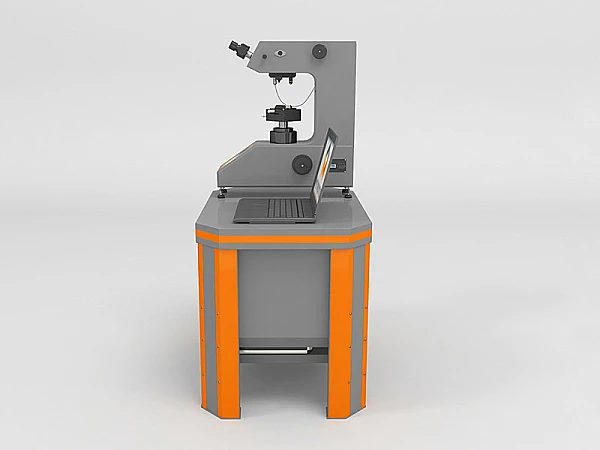

Стационарный твердомер по методу Микро-Виккерса ИТВ-1-А
Стационарные твердомеры по методу Микро-Виккерса типа ИТВ применяются для оценки твердости малых образцов или тонких листов металлов, сталей, керамики, тонких пленок покрытий, твердых сплавов, тонких закаленных слоев и покрытий с небольшими диапазонами нагрузок от 10 гс до 5 кгс по методам Микро-Виккерса, Кнупа и Берковича в соответствии с ГОСТ 2999-75, ГОСТ Р ИСО 6507-1-2007, ГОСТ Р ИСО 22826-2012, ГОСТ Р ИСО 4545-1-2015.
Главная ценность метода микротвердости - это возможность оценки твердости отдельных фаз и структурных составляющих.
Определение микротвердости образцов осуществляется путем вдавливания пирамидальных алмазных наконечников с определенной статической нагрузкой в испытуемую поверхность, с последующим измерением диагонали отпечатка, расчетом твердости по формулам, либо таблицам приложения к стандарту.
Твердомеры ИТВ по методу Микро-Виккерса выпускаются в различных модификациях, отличающихся друг от друга диапазоном нагружения, револьверным устройством с механическим или автоматическим переключением, наличием микропроцессорного блока управления и обработки данных, оптического микрометра и ЖК-окулярной приставки.
В стандартный комплект поставки входят:
- координатный (коаксиальный) стол;
- специальный стол для закрепления мелких деталей;
- стандартизированные образцы микротвердости;
- окуляр 10х с микрометром;
- объективы 10х, 20х (40х);
- алмазный индентор пирамидальной формы НП (с углом между противоположными гранями 136 гр.).
Дополнительно возможна поставка алмазного наконечника в виде пирамиды с углами между противоположными сторонами, равными 172,5° и 130° соответственно для определения твердости по Кнупу.
Твердомеры типа ИТВ внесены в Государственный реестр средств измерений России № 60667-15 и Республики Казахстан № KZ.02.03.06855-2015/60667-15, имеют необходимые сертификаты и свидетельства.
| Модификация | ИТВ-1-М | ИТВ-1-А | ИТВ-1-ММ | ИТВ-1-АМ | ИТВ-1-МФ | ИТВ-1-МЖ | ИТВ-5-М | ИТВ-5-А | ИТВ-5-ММ | ИТВ-5-АМ |
|---|---|---|---|---|---|---|---|---|---|---|
| Основная нагрузка |
0,01кгс (0,098Н), 0,025кгс (0,245Н), 0,050кгс (0,49Н), 0,1кгс (0,98Н),
0,2кгс (1,96Н), 0,3кгс (2,94Н), 0,5кгс (4,9Н), 1кгс (9,8Н)
| 0,2кгс (1,96Н); 0,5кгс (4,9Н); 1кгс (9,8Н); 2кгс (19,6Н); 3кгс (29,4Н); 5кгс (49Н) | ||||||||
| Тип револьвера | Ручной | Автоматический | Ручной | Автоматический | Ручной | Ручной | Ручной | Автоматический | Ручной | Автоматический |
| Микропроцессорный блок | - | - | + | + | + | + | - | - | + | + |
| Электронный микрометр | - | - | + | + | + | - | - | - | + | + |
| Шкала твердости | HV0,01; HV0,025; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5; HV1; HV2 | HV0,2; HV0,5; HV1; HV2; HV3; HV5 | ||||||||
| Предел допускаемой относительной погрешности нагрузок | ± 1,0 % | |||||||||
| Предел допускаемой погрешности определения твердости, не более | ± 3,0 % | |||||||||
| Диапазон измерений твердости | 8÷3000 HV | |||||||||
| Общее увеличение оптической системы |
100х (наблюдательное),
400х (измерительное)
|
100х (наблюдательное),
200х (измерительное)
| ||||||||
| Точность измерения отпечатка | 0,25 мкм | |||||||||
| Максимальная высота образца | 85 мм | |||||||||
| Максимальное расстояние от центра индентора до стенки твердомера | 120 мм | 110 мм | ||||||||
| Габаритные размеры, (ДхШхВ) | 500х200х615 мм | 500х290х615 мм | ||||||||
| Масса | 50 кг | |||||||||
| Источник питания | 220 В, 50 Гц | |||||||||
