Тахеометр Sokkia NET05AXII

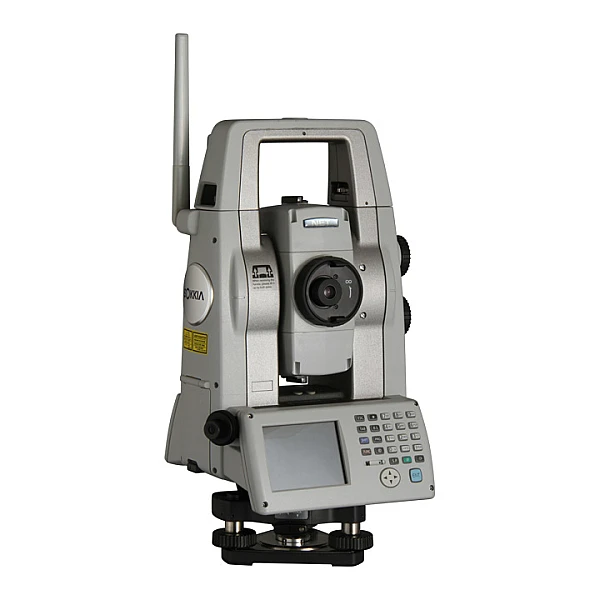

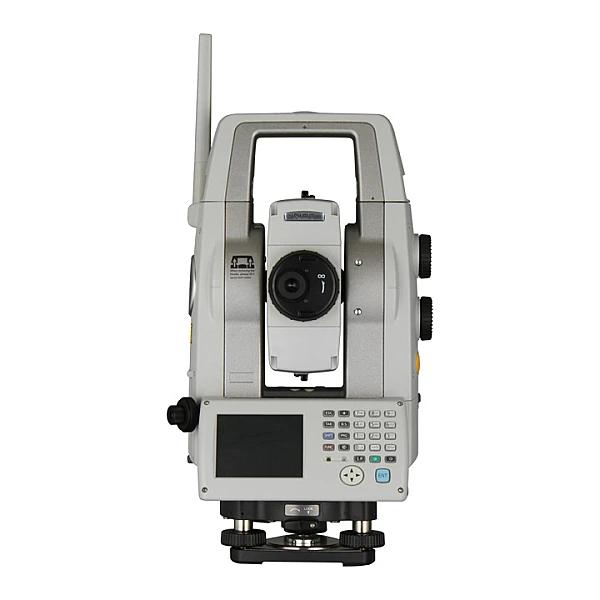

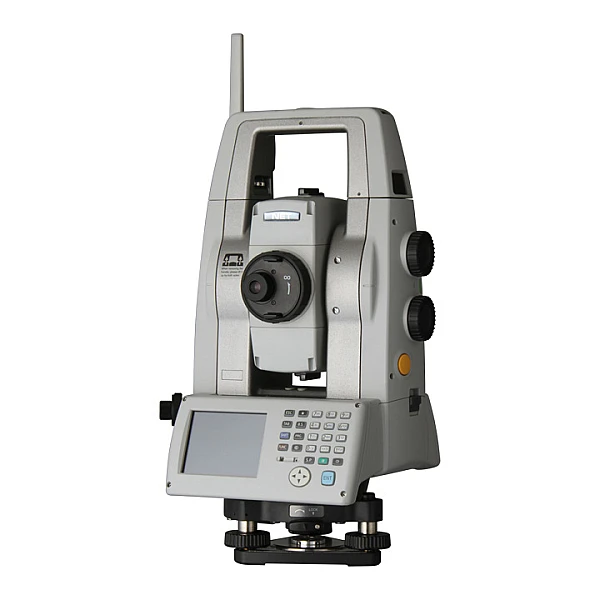

Роботизированный тахеометр Sokkia NET05AXII

Уникальные высокоточные тахеометры компании Sokkia серии NET хорошо известны специалистам уже более 20 лет. Новое поколение тахеометров этой серии получило название NETAXII. Как и ранее, имеется две модели – NET05AXII и NET1AXII с угловой точностью 0,5" и 1" соответственно.

Такой точности угловых измерений удалось достичь за счет применения уникальных технологических решений. Абсолютные датчики считывания информации с угломерных кодовых дисков совмещены в этих инструментах с запатентованной системой независимой калибровки угломерной части (Independent Angular Calibration System – IACS), что гарантирует высочайшую точность и стабильность измерения углов.

Дальномерная часть этих инструментов также уникальна. В частности, тахеометры позволяют измерять расстояния на стеклянные призмы с точностью 0,8мм + 1ppm (NET05AXII) и 1мм + 1ppm (NET1AXII), а без использования отражателей обеспечивается точность измерений 1мм + 1ppm (NET05AXII) и 2мм + 1ppm (NET1AXII). Но особого внимания заслуживает точность, достигаемая по отражательным мишеням. На расстояниях до 200 метров у тахеометров NET05AXII этот показатель равен 0,5мм + 1ppm, а у тахеометров NET1AXII соответственно 1мм + 1ppm. Другими словами, эти инструменты измеряют расстояния на отражающие мишени с погрешностью порядка 1 миллиметра или даже еще точнее.

Обе модели тахеометров оснащены сервомоторами с очень высокой скоростью углового вращения 85° в секунду, что позволяет осуществлять автоматическое слежение даже быстро двигающихся целей. Еще одной технологической особенностью приборов является функция Auto Pointing, которая гарантирует автоматическое наведение на призму или отражающую пленку с очень высокой точностью. На стеклянные призмы, расположенные на удалении до 1000 метров, инструменты наводятся с точностью 1" (что составляет погрешность 1 мм на 200 м), а на отражающие мишени на удалении до 50 метров точность автоматического наведения составляет 4" (погрешность на 50 м не превышает 1 мм). Но с функцией автоматического наведения связано еще одно инновационное технологическое решение. В случае если в поле зрения зрительной трубы тахеометра находится несколько призм (или отражательных мишеней), инструменты серии NETAXII позволяют автоматически наводиться на призму, расположенную ближе всего к перекрестью сетки нитей. Например, эта особенность может оказаться очень полезной при выполнении автоматических измерений в туннелях. Традиционные модели роботизированных электронных тахеометров в подобной ситуации наводятся на призму, которая расположена ближе всего к инструменту.

В инструментах используется технология Matrix Detection для определения координат всех имеющихся отражателей в некоторой заданной области. Например, если стоит задача выполнения повторных измерений одних и тех же отражателей с целью мониторинга деформаций инженерного сооружения, цикл измерений инструмент может выполнить очень быстро в автоматическом режиме. Благодаря этой функции измерения могут выполняться даже в темноте – тогда, когда человеческое зрение не сможет обеспечить точного наведения инструмента на отражатели. Более того, инструменты оборудованы специальной светодиодной подсветкой для обнаружения отражателей при недостаточной освещенности.

Как и другие современные роботизированные тахеометры Sokkia, электронные тахеометры серии NETAXII оснащены панелью управления с цветным графическим сенсорным экраном и расширенной клавиатурой, различными интерфейсами обмена данными (Bluetooth Class1, RS-232C и USB), разъемом для подключения внешнего USB накопителя емкостью до 8 Гб. Защита от неблагоприятных условий окружающей среды IP65 обеспечивает продолжительную работу инструментов в условиях высокой запыленности и влажности.

Входящее в стандартный комплект программное обеспечение MAGNET Field On Board еще больше расширяет возможности тахеометров при решении различных задач. Благодаря своим отличительным особенностям, включая высочайшую точность угловых и линейных измерений, эти приборы могут эффективно использоваться в самых разных приложениях. Электронные тахеометры серии NETAXII могут применяться для мониторинга деформаций инженерных сооружений, при строительстве специальных объектов (мостов, туннелей, высотных зданий и т.п.), в самолетостроении, судостроении, при производстве колесных тележек для высокоскоростных железнодорожных составов, для высокоточного монтажа промышленного оборудования – везде, где требуется достижение максимальной возможной точности. Также эти инструменты оптимально подходят для работы в составе системы высокоточных промышленных измерений MONMOS.

Внутреннее программное обеспечение MAGNET Field Onboard:

• модуль «Сканирование» - позволяет производить автоматическое измерение точек объекта выбранной прямоугольной области с заданным шагом (указанному расстоянию между точками);
• модуль «Мониторинг» - производится автоматическое измерение ранее указанных (измеренных) мишеней с определенной заданной периодичностью и записью данных в память прибора;
• модуль «Траектория» - позволяет производить автоматическую запись данных во внутреннюю память прибора через указанный период времени.
• работа с проектами (создание, удаление, настройка);
• импорт, экспорт данных различных форматов (.txt; .dxf; .dwg; .xyh; .pnt; .dgn; .shp; .xml; .mgn; .csv; и т.д.);
• определение координат;
• обратная засечка;
• проектирование трассы, поперечников;
• измерение недоступного расстояния, превышения;
• обмер рулеткой;
• измерения со смещениями;
• вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
• расчетный модуль COGO:
  • обратная задача;
  • точка в направление;
  • пересечение;
  • инженерный калькулятор;
  • расчет кривых;
  • вычисление и подбор площади;
  • расчет угла между тремя точками;
  • расчет координат точек по смещению линии, кривой, трассы;
  • расчет координат точек хода при вводе данных вручную;
  • преобразование координат методом разворота относительно базовой точки;
  • смещение системы координат по азимуту расстоянию высоте или координатам точек;
  • преобразование координат по масштабу относительно базовой точки;
  • плановые преобразования системы координат по соответствующим точкам;
• отображение результатов измерений или расчетов на миникарте;
• рисовка простейших элементов в процессе работы.
