Трассоискатель Сталкер 15-24
Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

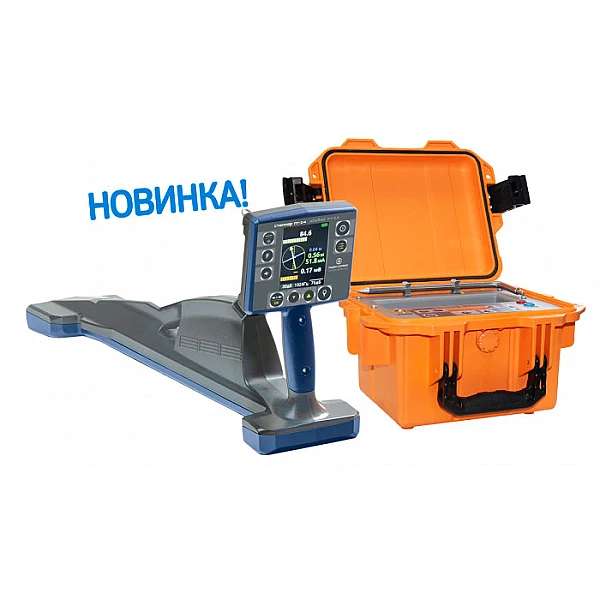

В комплект поставки «Сталкер 15-24» входит генератор ГТ-15 и приемник ПТ-24.
Общие особенности трассопоискового комплекса:- функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
- Поиск положения передающих зондов и камер телеинспекции
- GPS - выноска подземных трасс с последующим наложением на карту;
- Беспроводная связь с ПК (Bluetooth);
- РАДИО частота (пассивная) для поиска трассы без генератора;
- Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
- Поиск повреждений «фазовым», контактным и бесконтактным методами;
- Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100;
- Легкий и компактный генератор ГТ-15. Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 15-14, 15-04, 15-02М;
- Меню приемника ПТ-24 на русском, английском и китайском языках.

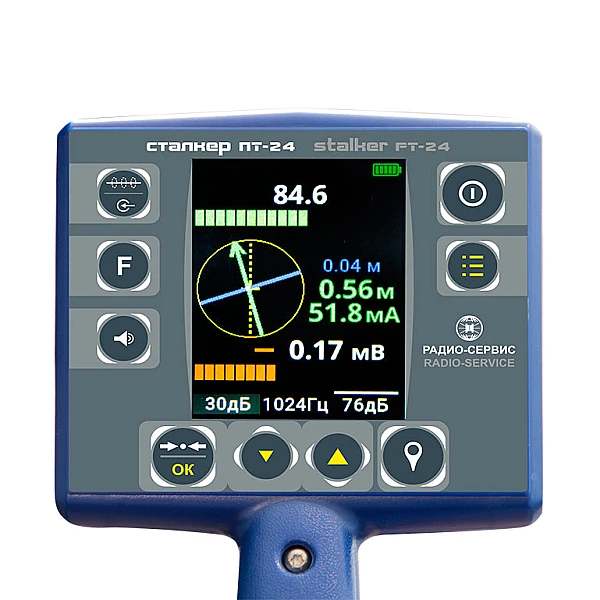

Приемник ПТ-24
- облегченная конструкция (вес 1,9 кг.)
- Увеличенный яркий цветной дисплей
- Увеличенное время работы
Непрерывное отображение на дисплее всех необходимых параметров:
- Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- первая с протекающим током от генератора;
- вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
- Шкалы «максимума» и «минимума»;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.

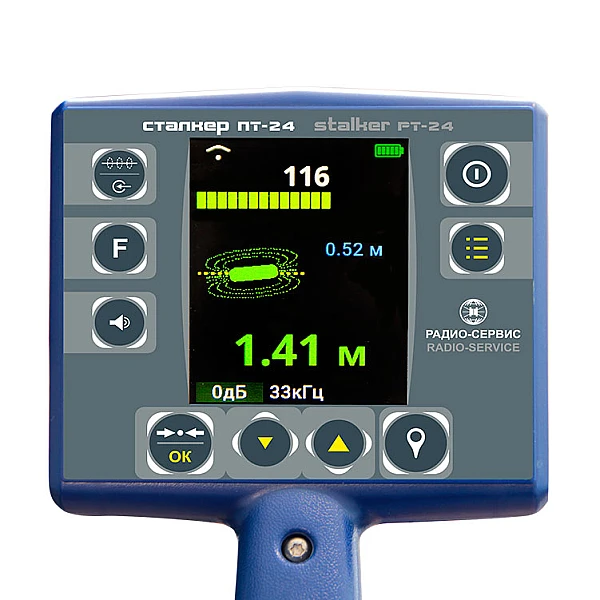

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании.
Запись в память приемника ПТ-24:
- уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ДАТЧИК»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.

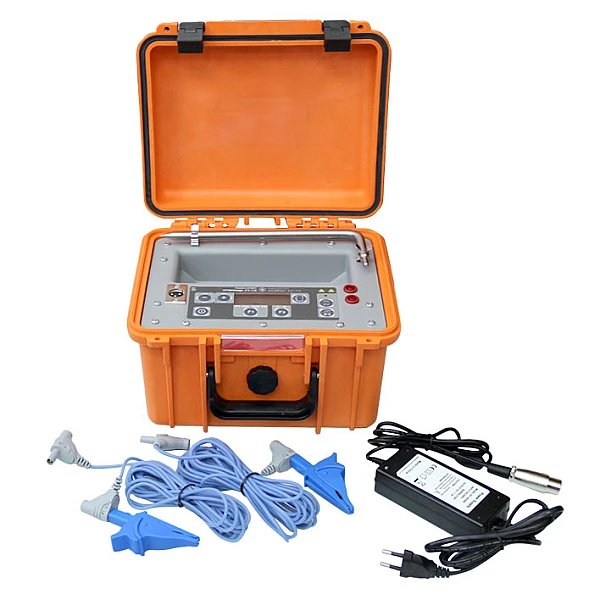

Генератор ГТ-15
- Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
- одновременная подача двух частот;
- индикация величины выходного тока;
- напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- автоматическое согласование генератора с нагрузкой.
|
Активные частоты*, Гц |
273, 526, 1024,8928, 32768 |
|
Пассивные частоты, Гц |
50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
|
Полоса пропускания для режима «РАДИО» |
от 10 кГц до 36 кГц |
|
Полоса пропускания для режима «Эфир» |
от 48 Гц до 10 кГц |
|
Погрешность показаний глубины залегания трассы, %, не более |
5 |
|
Память |
10 000 точек |
|
Габаритные размеры, мм, не более |
700x300x140 |
|
Масса, кг, не более |
1,9 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
|
Рабочие частоты*, Гц |
273, 1024,8928, 32768 |
|
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт |
от 1 до10 |
|
Сила тока, потребляемая от источника постоянного тока, А |
не более 1,8 |
|
Габаритные размеры, мм, не более |
210x130x100 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
|
Масса, кг, не более |
2,5 |
