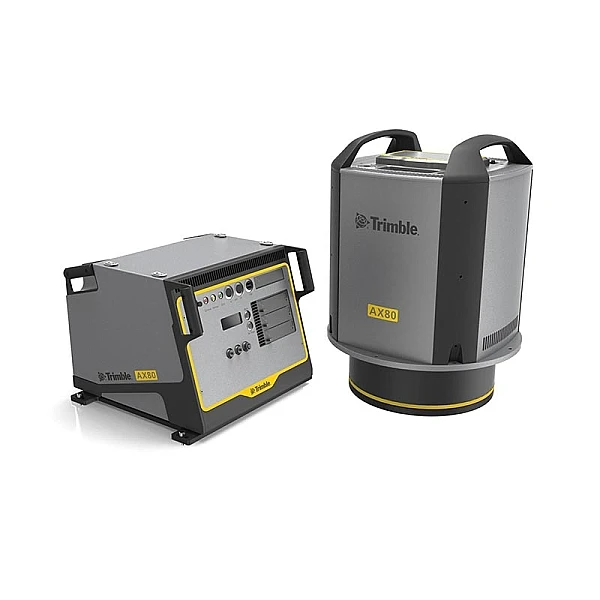

Воздушный лазерный сканер Trimble AX80
Воздушный лазерный сканер Trimble AX80 позволяет производить трехмерное сканирование с борта летательного аппарата, который перемещается на большой высоте и с высокой скоростью. Установлен быстродействующий сканер, с помощью которого собирается плотное облако точек для дальнейшего моделирования и проектирования.
Технические особенности устройства:
- Высота сканирования от 50 до 4700 м.
- Частота повторения лазерных импульсов - 800 кГц.
- Максимальная частота сканирования - 400Гц.
- Используется система позиционирования Trimble AP50 на основе GNSS и инерциальных датчиков.
- Ширина захвата области сканирования - 60°.
- Опционально доступна панорамная цифровая камера с разрешением 80 Мп.
Оперативный контроль съемки
В этой модели сканера реализован инновационный алгоритм обработки собираемой информации. Полученные множественные отражения лазерных импульсов анализируются встроенным контроллером и оцифровываются, что позволяет собрать максимальное количество информации. Это дает возможность избежать неоднозначностей и «слепых зон», сократить количество пролетов над местностью и уменьшить время нахождения летательного аппарата в воздухе.
Особая система развертки
В Trimble AX80 установлены две лазерные головки, сектора которых пересекаются. Частота повторения лазерных импульсов составляет 200-800 кГц при максимальной частоте сканирования в 400 Гц. Для развертки используются особые зеркала, которые позволяют получать параллельные линии сканирования, равноудаленные друг от друга. Это повышает точность облаков точек и составленных по ним трехмерных моделей.
Эффективное планирование полета
Устройство позволяет выполнять сканирование на высоте до 5 км. Благодаря этому, за один проход воздушный лазерный сканер захватывает большой участок местности. Сканер комплектуется специализированным ПО Trimble Flight Planning, с помощью которого можно осуществлять планирование полета, управлять процессом сбора данных и выполнять обработку полученной информации в Trimble Inpho. Таким образом формируется оптимальная схема пролета для уменьшения затрат на сканирование.
Прибор позволяет выполнять сканирование таким образом, чтобы фиксировать конфигурацию вертикальных поверхностей. Поэтому, эта модель сканера подходит для трехмерного картографирования городов, застроенных территорий.
| Trimble AX80 | |
|---|---|
| Производитель и модель ГНСС приёмника | Trimble GPS/ГЛОНАСС L1/L2, RTK |
| Количество антенн | 1 |
| Производитель и модель IMU | Applanix AP50 |
| Точность позиционирования | 2см в плане 5см по высоте |
| Точность определения курса | 0.005° / 0.015° |
| Тип камеры | RGB Trimble AC IQ180 |
| Производитель лазера | Riegl |
| Класс лазера | Класс 3B |
| Минимальная дальность | 50м |
| Максимальная дальность | 4700м |
| Диаметр луча на выходе | нет данных производителя |
| Расхождение луча | 0.25 мрад |
| Размер пятна на расстоянии 50м | нет данных производителя |
| Макс. вертикальное поле зрения | 0–60° |
| Скорость / частота сканирования | 200–800 кГц |
| Скорость / обороты в секунду | 400 оборотов /сек. |
| Скорость / точки в секунду | -0 |
| Точность определения расстояния | 20мм |
| Повторяемость (шум) | -0 |
| Воздушный носитель++ | Пилотируемый самолёт или вертолёт |
| Размеры | 69x44x31 см и 40x37x31 см |
| Вес | 100кг |
| Пылевлагозащищенность | неизв |
| Батарея | работа от бортового питания |
| Время работы от батареи | работа от бортового питания |
| Рабочая температура | от 0° до +40° |
