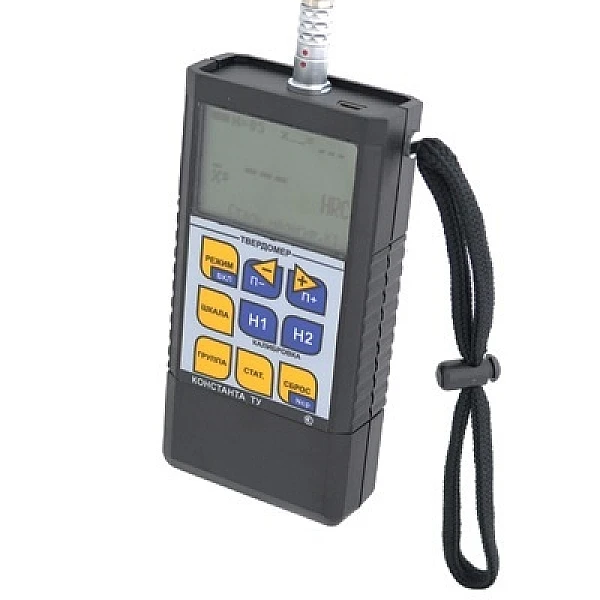

Твердомер ультразвуковой импендансный Константа ТУ
Производитель твердомеров: Россия
Гарантия на твердомер Константа ТУ: 24 месяца
Малогабаритный ультразвуковой твердомер Константа ТУ с набором сменных преобразователей (датчиков) предназначен для измерения твердости и временного сопротивления σ в (предел прочности) конструкционных, углеродистых и низколегированных сталей, чугунов, нержавеющих и высоколегированных сталей, цветных металлов.
Принцип действия
Твердомер Константа ТУ реализует метод ультразвукового контактного импеданса (UCI - Ultrasonic Contact Impedance).Твердомер Константа ТУ работает со сменными преобразователями следующих типов: УЗДТ-50N, УЗДТ-10N, УЗДТ-100N.
Отличительные особенности твердомера Константа ТУ:
- оперативность и высокая локальность при измерениях;- до девяти фиксированных групп материалов в памяти преобразователя при поставке (по требованию заказчика);
- большое число сменных преобразователей и оснасток для контроля изделий разнообразного назначения - от крупногабаритных до малоразмерных сложнопрофильных;
- малое влияние толщины и массы изделия на результаты измерения;
- матричный индикатор с дружественным интерфейсом и расширенная клавиатура (построение по принципу одна кнопка - одна функция) обеспечивающие простоту работы с прибором;
- вывод на индикатор при измерении среднего и единичного (последнего) результатов измерения одновременно;
- возможность оперативного просмотра статистики в процессе изменений с усреднением и по группам, записанным в память прибора;
- возможность проведения допускового контроля;
- подсветка индикатора при работе в затененных условиях;
- возможность запоминания калибровок в памяти преобразователя и результатов измерений в памяти прибора с последующей передачей в IBM PC по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «CONSTANTA - DATA - твердость».
Ультразвуковой твердомер Константа ТУ имеет следующие возможности:
- вывод на индикатор при измерении среднего и единичного (последнего) результатов измерения;- возможность задания верхнего и нижнего браковочных допусков при проведении контроля;
- возможность вывода на индикатор статистики (среднее, минимальное и максимальное значения) при измерении с усреднением и по группам, записанным в память прибора;
- возможность снятия и записи в память преобразователя новых градуировочных характеристик пользователем при необходимости;
- возможность передачи результатов измерений в IBM PC по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «CONSTANTA - DATA - твердость»;
- возможность дооснащения новыми преобразователями без необходимости передачи прибора изготовителю.
| Технические характеристики твердомера ультразвукового импендансного Константа ТУ | |
| Шкалы твердости | HRC, HB, HV, HRA, HRB, HRN15, HRN30, HRN45, HRT15, HRT30, HRT45, HSD, σВ, HLD |
| Диапазон измерения твердости: | |
| по Роквеллу, HRCэ | 20 ÷ 70 |
| по Бринеллю, HB | 20 ÷ 650 |
| по Виккерсу, HV | 20 ÷ 1000 |
| по Шору, HSD | 2 ÷ 102 |
| временного сопротивления σВ (предел прочности), МПа | 370 ÷ 1740 |
| Основная погрешность измерения: | |
| по Роквеллу, HRCэ | 1,5 |
| по Бринеллю, HB | 10 |
| по Виккерсу, HV | 12 |
| по Шору, HSD | 2 |
| временного сопротивления σВ (предел прочности), %, не более | 5 |
| Число замеров для вычисления среднего | до 99 |
| Число запоминаемых индивидуальных калибровок | до 3 на каждую шкалу твердости |
| Число ячеек памяти результатов измерения | до 10000 (с возможностью разбивки на 99 групп) |
| Питание | аккумуляторы или батареи Alkaline, тип ААА (2 шт.) |
| Время непрерывной работы от батарейки типа Alkaline, ч | 120 |
| Диапазон рабочих температур, ºС | -20 ÷ +50 |
| Габаритные размеры, мм | 120×60×25 |
| Масса прибора, г | 150 |
Комплектация ультразвукового твердомера Константа ТУ:
- прибор с преобразователями (число и модификация по выбору заказчика);
- аккумуляторы ААА — 4 шт.;
- зарядное устройство;
- руководство по эксплуатации;
- методика поверки;
- диск с программой связи с IBM PC и обработки измерительной информации «Constanta-Data»;
- кабель связи с компьютером по интерфейсу USB;
- кейс.
Дополнительные преобразователи:
1. УЗДТ-50Н (Универсальный стандартный преобразователь для решения большинства промышленных задач измерения твердости).- Испытательная нагрузка 50Н (5кг)
- Минимальная толщина объекта контроля 2 мм
- Минимальная масса объекта контроля (0,3) кг
- Диаметры отпечатков на изделиях 0,130 мм
- Глубина отпечатков на изделиях 0,038 мм
- Максимальная допустимая шероховатость поверхности, Ra, 1,6 мкм
- Габариты Ø26×140 мм (Ø36×140 мм c плоской насадкой)
2. УЗДТ-10Н (Для контроля изделий с повышенными требованиями к величине отпечатка, деталей с поверхностным упрочнением и гальваническими покрытиями).
- Испытательная нагрузка 10Н (1кг)
- Минимальная толщина объекта контроля 2 мм
- Минимальная масса объекта контроля (0,3) кг
- Диаметры отпечатков на изделиях 0,058 мм
- Глубина отпечатков на изделиях 0,017 мм
- Максимальная допустимая шероховатость поверхности, Ra, 0,8 мкм
- Габариты Ø26×140 мм (Ø36×140 мм c плоской насадкой)
3. УЗДТ-100Н (Для контроля изделий с повышенной шероховатостью, плохо подготовленной грубой поверхностью).
- Испытательная нагрузка 100Н (10кг)
- Минимальная толщина объекта контроля 2 мм
- Минимальная масса объекта контроля (0,3) кг
- Диаметры отпечатков на изделиях 0,180 мм
- Глубина отпечатков на изделиях 0,052 мм
- Максимальная допустимая шероховатость поверхности, Ra, 3,2 мкм
- Габариты Ø26×140 мм (Ø36×140 мм c плоской насадкой)
