Ударный механизм УМ-112М
Назначение ударного механизма УМ-112М
Ударный механизм УМ-112М применяется при определении мест прохождения трубопроводов из любых материалов, в том числе и НЕМЕТАЛЛИЧЕСКИХ акустическим способом.
УМ-112М работает совместно с генераторами АГ-144.1, АГ-120Т и АГ-120ТМ. Для фиксации звука удара, оператору также необходим акустический датчик, подключенный к приемнику.
Описание ударного механизма УМ-112М

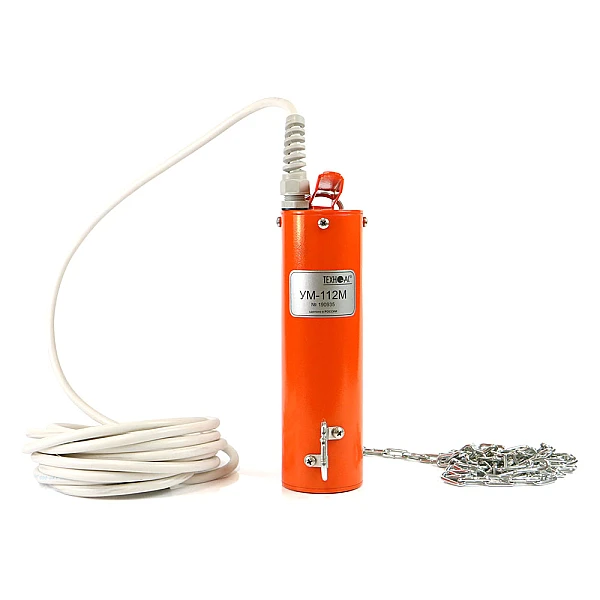

УМ-112М представляет собой электромеханическое устройство, которое крепится на трубе посредством цепи и фиксирующего рычага.
Устройство создает удары по трубе, звук которых распространяется по трубопроводу и, через грунт, воспринимается акустическим датчиком, подключенным к приемнику. Звуковые сигналы отображаются как на индикаторе приемника, так и поступают на головные телефоны. Оператор по максимальному уровню сигнала или по специфическому звуку определяет место расположения трубопровода.
Акустический метод, в отличие от электромагнитного, характеризуется полным отсутствием паразитных наводок на соседние объекты и очень высокой точностью локализации (резким затуханием сигнала при удалении от объекта). Акустический метод эффективен при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация, а для трубопроводов из диэлектрических материалов этот метод просто незаменим.
Дальность трассировки зависит от внешних факторов, таких как вид и плотность грунта, глубина расположения, материал и наполненность трубопровода. Оптимальная длительность ударных импульсов устанавливается автоматически. Наибольшая сила удара достигается при вертикальном креплении механизма на трубе расположенной горизонтально.
Характеристики ударного механизма УМ-112М
| Параметр | Значение |
|---|---|
| Рабочее положение крепления ударного механизма на трубу | |
| Допустимое | любое |
| Оптимальное для максимальной дальности трассировки | верхнее |
| Общие данные | |
| Длина соединительного кабеля, м | 5 |
| Диаметр исследуемой трубы, мм | от 50 |
| Габаритные размеры, мм | 90х200 |
| Вес, кг | 3 |
Комплектация ударного механизма УМ-112М
| Наименование | Количество |
|---|---|
| Ударный механизм УМ-112М | 1 шт. |
| Чехол-сумка | 1 шт. |
