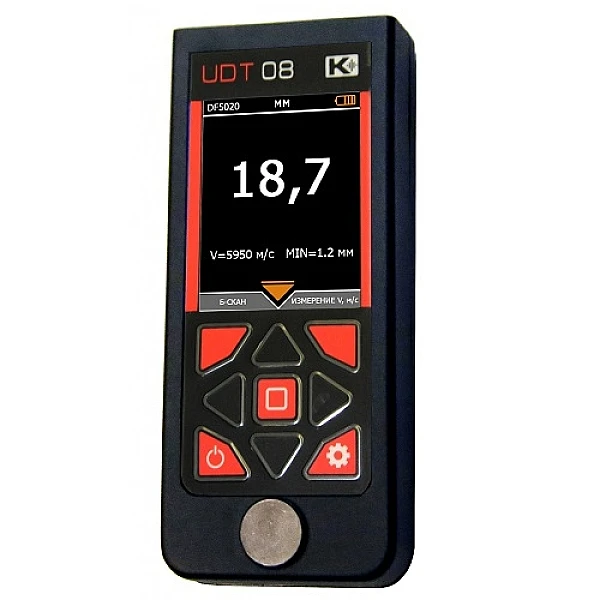

Толщиномер УДТ-8
UDT-08 ультразвуковой толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №31416-11 и допущен к применению в Российской Федерации.
Преимущества толщиномер УДТ-08:
- Проста;
- Широкий диапазон контроля: 0,6-300 мм;
- Современный корпус из АБС пластика;
- Возможность отображения результата измерения в виде B-скана;
- Цветной дисплей TFT с регулируемой яркостью;
UDT-08: простой функциональный бюджетный прибор в котором "нет ничего лишнего":
- корпус ABS пластик
- цветной дисплей
- режим слепого толщиномера
- измерение скорости УЗ
- цветовая пороговая сигнализция
- В-скан
|
Диапазоны измерения толщины при работе с преобразователями |
|
|
Тип преобразователя |
Диапазон контроля по стали 40Х13 |
|
DT5012 (РС на 5 МГц) |
1,5-300 мм |
|
DT1006 (РС на 10 МГц) |
0,6 – 30 мм |
Режимы работы ультразвукового толщиномера УДТ8
Режим отображения толщины – предназначен для измерения толщины изделия, на основе введенной оператором скорость распространения УЗ колебаний в материале исследуемого объекта.
Режим отображения скорости – предназначен для измерения скорости распространения УЗ колебаний в материале исследуемого объекта, на основе введенной оператором толщины материала.
Режим Б-скан – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины. В этом режиме на экране отображаются одновременно Б-скан, измеренное значение и значение установленного минимума.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Предел допускаемой основной погрешности при измерении толщины, dн, мм |
± (0,01 + 0,01·dx), где dx – толщина измеряемого образца, мм |
|
Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм |
при шероховатости Rz=40 мкм ± 0,10 при шероховатости Rz=80 мкм ± 0,15
|
|
Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны, противоположной стороне ввода УЗК, мм |
при шероховатости Rz=320 мкм ± 0,20; при шероховатости Rz=160 мкм ± 0,15 при шероховатости Rz=80 мкм ± 0,10 |
|
Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с непараллельными гранями, имеющими не параллельность до 3 мм на базовой длине 20 мм, мм |
при толщинах до 10 мм ± 0,30; при толщинах от 10 до 50 мм ±(0,2+0,01Х) где Х – толщина образца в месте ввода УЗК |
|
Тип УЗ преобразователя |
Ультразвуковой раздельно-совмещенный |
|
Дисплей – TFT, цветной |
240х320 пикселей, с регулировкой внутренней подсветки |
|
Габаритные размеры (В х Ш х Т) |
не более 150 х 65 х 25 мм |
|
Масса толщиномера, гр. |
190 |
|
Средняя наработка на отказ, ч |
не менее 2 500 |
|
Питание |
внешний блок питания от сети переменного тока от сети 220В/ 50 Гц встроенный Li-Pol аккумулятор |
|
Время установления рабочего режима, мин |
Не более 1 |
|
Время непрерывной работы
|
от сети переменного тока – не менее 24 часов, с последующим выключением на 30 минут от встроенного аккумулятора не менее 10 часов |
|
Толщиномер сохраняет работоспособность при температуре окружающей среды |
От – 25 до + 55 °С. Верхнее значение относительной влажности: 95 % при 35 °С (группа С3, ГОСТ 12997) |
|
Толщиномер устойчив к воздействию вибраций |
частотой до 35 Гц с амплитудой не более 0,35 мм (группа L1 по ГОСТ 12997). |
Базовая комплектация UDT-08
- UDT-08 ультразвуковой толщиномер электронный блок
- Преобразователь DT5012 или DT1006 на выбор
- Кабель подключения преобразователя Lemo-Lemo двойной
- Блок питания от сети 220 В, 50 Гц с выходным напряжением 5 В, 3 А.
- Сумка для транспортировки и хранения
- Руководство по эксплуатации с методикой поверки
