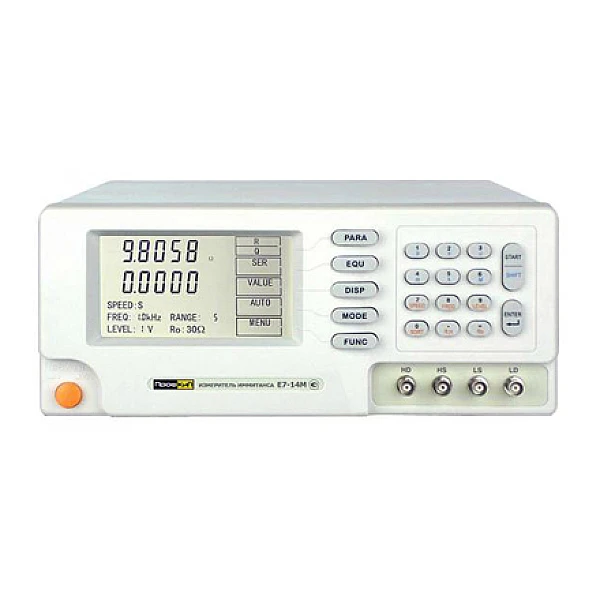

Измеритель иммитанса Е7-14М
Измеритель иммитанса Е7-14М предназначен для измерения иммитанса различных электро- радиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на восьми измерительных частотах: 100 Гц, 120 Гц, 1 кГц,10 кГц, 20 кГц, 30 кГц, 60 кГц, 100 кГц.
Благодаря автоматизации процесса измерения может использоваться в системах контроля и управления технологическими и производственными процессами.
Отличительные особенности:
- Программируемый по 8-ми точкам сигнал в диапазоне частот от 100 Гц до 100 кГц
- Базовая погрешность 0.05%
- Тест-сигнал: 10 кГц … 100кГц
- Последовательная /параллельная схема замещения
- Одновременная индикация двух результатов измерения
- Измерение в абсолютных и относительных единицах, ∆-измерения
- Большой высококонтрастный ЖК-дисплей с подсветкой
- Интерфейс: RS-232, HANDLER
Технические характеристики измерителя иммитанса Е7-14М:
|
Параметры |
Значения |
|
Измеряемые параметры |
L /Q, C /D, R /Q, |Z| /Q, |Z| /D |
|
Точность |
0.05% |
|
Частота тест-сигнала |
100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 30 кГц, 60 кГц, 100 кГц |
|
Уровень тест-сигнала |
0.1 В скз, 0.3 В скз, 1 В скз |
|
Выходной импеданс |
30 Ом или 100 Ом |
|
Диапазон измерения |
|Z|, R, X: 0.00001 Ом … 99.9999 МОм C: 0.00001 пФ … 999.999 мФ L: 0.00001 мкГн … 9.99999 кГн G, B: 0.0001 мкс … 999.999 с D: 0.00001 … 9.99999 Q: 0.00001 … 99999.9 Θ(DEG): -179.999° … 179.999° Θ(RAD): -3.14159 … 3.14159 Δ%: -999.999% … 999.999% |
|
Скорость измерения |
медленно (slow): 1.5 изм/с умеренно (medium): 5.1 изм/с быстро (fast): 20 изм/с |
|
Схема измерений |
параллельная /последовательная |
|
Запуск измерений |
автоматический /ручной |
|
Режим запуска |
внутренний /внешний, ручной |
|
Усреднение скорости |
1 … 99 |
|
Функции коррекции |
открытые /короткие и корректировки развертки |
|
Измерительные терминалы |
пять терминалов |
|
Режим отображения |
непосредственный, ΔABS, Δ% |
|
Разрядность дисплея |
первичный и вторичный: 6 разрядов |
|
Функции компаратора |
NG, P1, P2, P3, 4 контейнера |
|
Интерфейс |
RS-232, HANDLER |
|
Общие характеристики | |
|
Дисплей | ЖК с подсветкой (240х128) |
| Питание | 110 В ... 127 В ± 10%/220 В ... 240 В ± 10 %, 50 Гц ± 2 Гц/60 Гц ± 2 Гц |
| Габариты | 320х140х400 мм |
| Вес | 3.5 кг |
Комплект поставки:
- Измеритель иммитанса ПРОФКИП Е7-14М
- 4-проводный измерительный кабель с 2 зажимами типа «крокодил»
- Испытательный стенд
- Кабель питания
