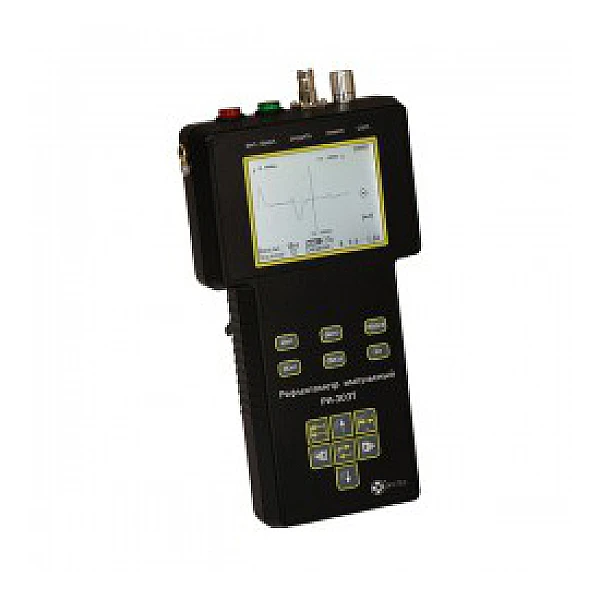

Рефлектометр-тестер РИ-303Т
Назначение
Портативный рефлектометр-тестер РИ-303T предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений.
Особенности
- Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек.
- Измерение в реальном масштабе времени.
- Максимальная дальность - до 4,8 км.
- Высокое разрешение по дальности: 12.5 см на всём диапазоне измерений.
- Подавление асинхронных помех.
- Цифровая установка параметров контролируемых линий и всех настроек прибора.
- Возможность детального рассмотрения любого участка рефлектограммы.
- Цифровая индикация расстояния до любого участка рефлектограммы.
- Цифровая индикация расстояния между любыми участками рефлектограммы.
- Встроенная защита входа прибора по напряжению.
Область применения
Компактный рефлектометр РИ-303Т применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ, СИП и т.п.);
- воздушные кабельные линии; компьютерные сети (СКС и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
- для определения длины кабеля при его производстве, складировании и торговле.
| Параметр | Значение |
|---|---|
| Дисплей | монохромный 3.8″ (320х240 пикселей) |
| Диапазон измерения расстояния (временной задержки) | от 0 до 4800 м (от 0 до 4,8 мкс) |
| Инструментальная погрешность измерения расстояния | от 0.01% до 0.2% в зависимости от поддиапазона измерений от 12,5 см до 8 м при КУ=1.50 |
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом |
| Длительность зондирующего импульса | от 10 нс до 10 мкс |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку |
| Чувствительность приёмного тракта | не хуже 1 мВ |
| Диапазон перекрываемого затухания | не менее 80 дБ |
| Диапазон установки коэффициента укорочения | от 1.00 до 3. 00, с шагом 0.01 |
| Время непрерывной работы от аккумулятора | не менее 10 часов |
| Габаритные размеры | 230х130х50 мм |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Масса прибора с аккумуляторной батареей | не более 0,5 кг |
- Рефлектометр импульсный РИ-303Т - 1 шт.
- Аккумулятор типа АА - 4 шт.
- Кабель соединительный 1,5 м - 1 шт.
- Руководство по эксплуатации РИ-303Т - 1 шт.
- Ремень для переноски - 1 шт.
- Сумка для аксессуаров.
- Устройство переходное УП-1.
- Кабель-удлинитель 2 м.
- Кабель соединительный 1,5 м на концах изолированный зажим типа »крокодил» с шириной захвата 25.4 мм.
- Кабель соединительный 0,1 м.
- Переходник BNC - клеммы.
- Зарядное устройство для аккумуляторов типа AА.
